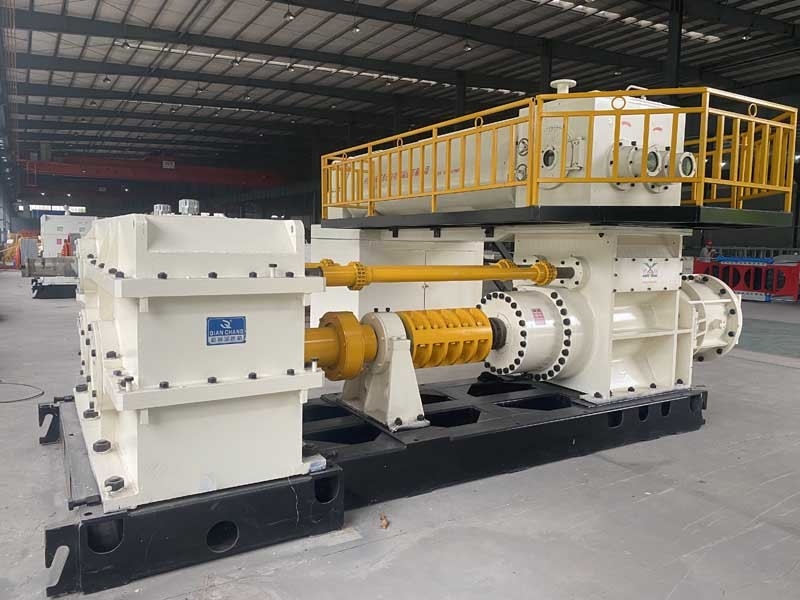

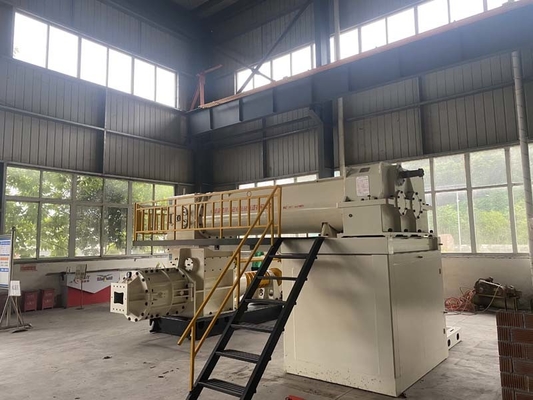

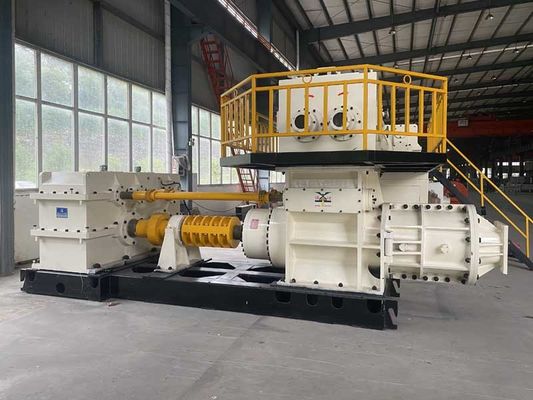

Vakum Ekstrüder
1. Makine, tuğla üretim hattı ekipmanı için bir çamur şeridi şekillendirme ekipmanıdır;
2. Ekipman, büyük ekstrüzyon basıncı, güçlü yük taşıma kapasitesi, yüksek kütük kalitesi ve geniş uygulama aralığı özelliklerine sahiptir;
3. Ekipman, ana ham madde olarak kil ve şeyl ile çeşitli vakumlu katı tuğlalar ve yük taşıyan ve taşımayan içi boş tuğlalar üretmek için uygundur;
4. Ekipman, mekanik çalışmayı kolay, güvenli, güvenilir ve istikrarlı hale getiren "t" tipi bipolar vakum yapısındadır (sitenize göre özelleştirilebilir). Ekipman, üstün karıştırma ve ekstrüzyon sistemi ve alt ana bilgisayar ekstrüzyon ve şekillendirme sistemine ayrılmıştır.
Ana Parçalar
Spiral bıçak/rayba
Standart karbon çelik malzeme, raybanın kolay aşınan yüzeyi gaz kaynağı kullanır ve özlü tel ile kablolanır, kaynaklı iş parçasının yüzeyi pürüzsüz bir şekilde şekillenir, direnç küçüktür, aşınma direnci yüksektir, sertlik 52HRC-56HRC'dedir, hizmet ömrü sıradan raybadan 4-7 kat daha fazladır. Kurşun (vida kurşunu) bilimsel olarak düzenlenmiştir, "mikro basınç taşıma, yüksek basınç ekstrüzyonu" özelliği ile ekstrüzyon basıncını artırabilir ve çalışma verimliliğini artırabilir. Maliyeti düşürmek ve kullanım oranını artırmak için kullanım sırasında tekrar tekrar onarım yapılabilir.
Ekstrüzyon mili
Ekstrüzyon parçasının mili, otomatik merkezleme işlevine sahip yüzer mil yapısını benimser, böylece mil sadece tork üretir ve radyal kuvvet üretmez, bu da redüktörü/mili koruyabilir ve uzun süreli kullanımdan sonra bükülme milinin neden olduğu ekipmanın sallanmasını ortadan kaldırabilir veya azaltabilir, böylece ekipman %15-30 enerji tasarrufu sağlar. Milin sertliği, ısıl işlemden sonra HB220'den büyüktür.
Karıştırma dişi
Yüksek kalıplama dökümü, sertlik 55hrc-60hrc'de, ömrü sıradan karıştırma dişinin 6 katıdır.
Karıştırma mili
Üst redüktör, mil ile dişli bir kaplin ile bağlanır, bu da mil ile redüktör arasındaki koaksiyelliği ortadan kaldırır.
Teknik Parametreler
| NO. |
Model |
EV50A |
EV55A |
EV60A |
| 1 |
Kod
|
IBS062-0205
|
IBS062-0206
|
IBS062-0202
|
| 2 |
Üretim kapasitesi
|
10.000-13.000 adet/saat (250*110*75mm)
|
11.000-15.000 adet/saat (250*110*75mm)
|
13.000-19.000 adet/saat (250*110*75mm)
|
| 3 |
Ekstrüzyon basıncı
|
≤3.0Mpa
|
≤3.0Mpa
|
≤4.0Mpa
|
| 4 |
Vakum derecesi
|
≤-0.092
|
≤-0.092
|
≤-0.092
|
| 5 |
Ekstrüzyon milinin dönüş hızı
|
25rpm
|
24rpm
|
20rpm
|
| 6 |
Raybanın çapı
|
Malzeme taşıma kısmı :500mm
Ekstrüzyon kısmı :450mm
|
Malzeme taşıma kısmı :550mm
Ekstrüzyon kısmı :500mm
|
Malzeme taşıma kısmı :600mm
Ekstrüzyon kısmı :600mm
|
| 7 |
Vakum pompası
|
2SK-6
|
2SK-6
|
2SK-12
|
| 8 |
Redüktör
|
Üst kademe:i=12.64
Alt kademe :i=21.3
|
Üst kademe :i=12.64
Alt kademe :i=21.3
|
Üst kademe :i=20.49
Alt kademe :i=24
|
| 9 |
Üçgen kayış
|
Üst kademe:5V-4600*6
Alt kademe:5V4800*10
|
Üst kademe:5V-4600*6
Alt kademe:5V4800*10
|
Üst kademe:5V-4600*6
Alt kademe:5V4800*10
|
| 10 |
Güç
|
160+55kw
|
200+55kw
|
250+75kw
|
| 11 |
Boyut
|
Üst kademe: 4.400*2.200*1.250mm
Alt kademe: 5.600*1.800*2.500mm
|
Üst kademe: 4.700*2.200*1.250mm
Alt kademe: 4.700*1.800*2.600mm
|
7.500*2.900*2.800mm
|
| 12 |
Ağırlık
|
17.500kg
|
18.500kg
|
30.000kg
|
Hizmetimiz
BBT ile iletişime geçmekten memnuniyet duyarız
BBT aşağıdaki makine ve projeyi tedarik eder:
1. Tam otomatik kil tuğla yapım makineleri (bantlı konveyör, kutu besleyici, silindirli kırıcı, ince öğütücü, çift şaftlı mikser, ıslak tava değirmeni, tuğla kesici, tuğla ekstrüder, yedek parçalar ...)
2. Tuğla kurutma sistemi (küçük tuğla kurutma odası, tek katmanlı tuğla kurutma odası, tünel kurutucu, hızlı hızlı kurutma odası)
3. Tuğla fırın projesi (hoffman fırını, tünel fırını)
4. Otomatik tuğla yapım sistemi (tuğla yerleştirme/istifleme makinesi, kırmızı tuğla boşaltma makinesi, tuğla paketleme makinesi ...)
5. Fırın ateşleme sistemi (kömür/gaz/yağ yakma sistemi, kontrol sistemi)
6. Tüm tuğla yapım projesi tasarımı ve inşaatı.
