Kurutma ve pişirme sistemi

Kurutma ve pişirme, tünel kurutucu teknolojisi ile iki kez istifleme ve pişirme süreci kullanacaktır. Kurutma odası tünel kurutucu (83.65x22.625m) kullanır. Kurutucunun ısısı, pişmiş ürünlerin yüksek sıcaklık ısısından ve Tünel Fırın'dan gelen artık ısıdan gelir, sistemi değiştirerek besleme havası sıcaklığını ve hacmini ayarlayarak, yeşil tuğlaların kurutma kalitesini sağlamak için.

Tünel fırın, 6.6 metre iç genişliğe sahip büyük bir kesit kullanır ve düz bir tavan yapısı olarak tasarlanmıştır. Bu fırın, 1200KJ/Kg özelliklerine sahip ürünlerin pişirilmesi için uygundur.

Sistem ve inşaatın kil tuğla kurutma odası

Kurutma odası tünel kurutucu (83.65x22.625m) kullanır. Tünel Fırın'ın yüksek sıcaklık fanı ve düşük sıcaklık fanı, artık Tünel Fırın ısısını geri dönüştürebilir ve toplayabilir ve Kurutucuya aktarabilir, bu da kurutucudaki ısıtma fanından başlayarak dönen fana, ardından mekanik özellikler aracılığıyla kurutucuya ve tuğlalara gider. Nem, nem egzoz fanı tarafından uzaklaştırılacak, böylece yeşil tuğlaların kurutma kalitesi sağlanacaktır. İyi kurutulmuş tuğlalar, boşaltma sistemi tarafından kurutma arabasından boşaltılacak ve sıralama transfer tezgahında yeniden istiflenecek, daha sonra iyi kurutulmuş tuğlalar istifleme makinesi tarafından fırın arabasına istiflenecek ve feribot arabası ile tünel fırına gönderilecektir.

Kurutma odasının ısı kaynağı, harici boru sistemi aracılığıyla kurutma odasına tedarik edilecek olan tünel fırından gelen atık ısıdır. Kurutma odası, havalandırma sistemi, nem egzoz sistemi, işletim sistemi ve izleme sistemini içerir, izleme sisteminin yanı sıra, havalandırma ve egzoz sistemi metal boru ve ilgili fanlardan yapılmıştır.

Kurutma Odası projesi için Başlıca Teknolojik Parametreler

1). Toplam uzunluk: 83.65 metre

2). Kurutucuda bulunan arabalar: 138 adet

3). İç genişlik: 22.125m

4). İç yükseklik: 5.315m

5). Araba başına yükleme kapasitesi: 600 adet (150x200x300 dolu tuğla)

6). Hava besleme sıcaklığı: 110～130℃

7). Hava egzoz sıcaklığı: 28℃

8). Nem salma nemi: %75 ila %90

9). Kurutma verimi: %99

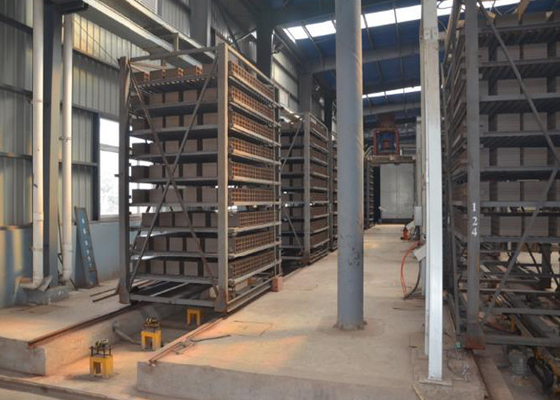

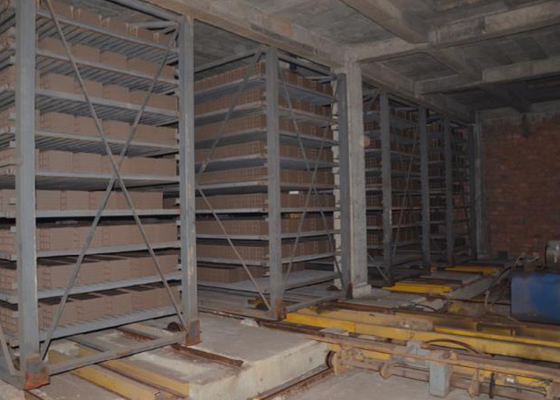

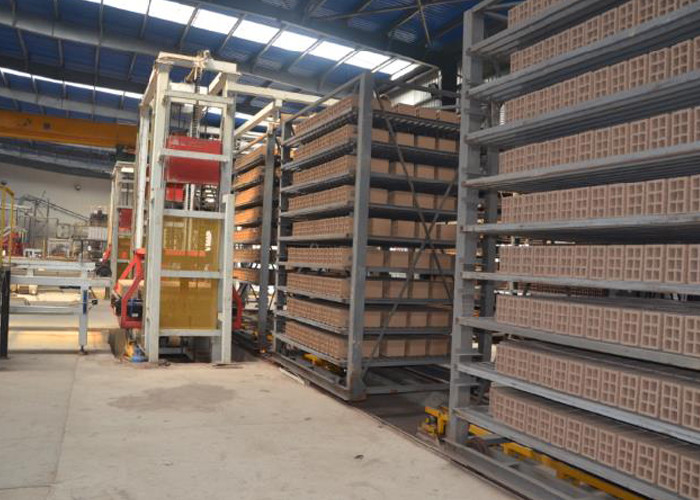

Tünel kurutucu odası
