TWPM200 Islak tava değirmeni Tuğla üretim hattında mineral işleme ekipmanı

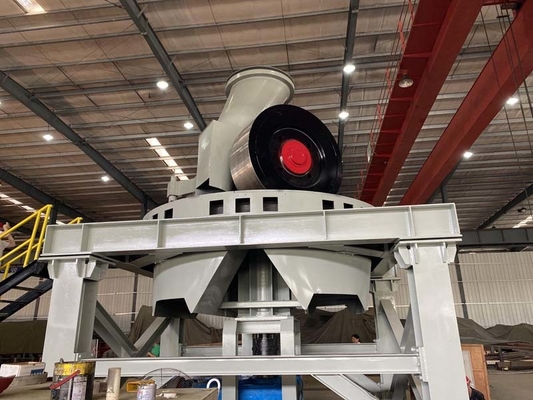

Islak Tava Değirmeni
Tuğla üretim hattının hammadde hazırlama bölümünde çeşitli malzemeleri tamamen karıştırmak, ezmek ve öğütmek için kullanılır.
Silindir, silindirin göbekten ayrıldığı ve silindirin değiştirilmesi için uygun olan kama anahtarıyla bir bütün olarak bağlandığı yapıyı benimser;
Yuvarlanma derisi, yüksek mukavemet ve aşınma direncine sahip yüksek manganlı krom alaşımlı çelikten yapılmıştır, kalınlığı 150 mm'ye kadardır ve hizmet ömrü uzundur;
Ana şaft, alaşımlı çelik dövmelerden yapılmıştır ve yüksek mukavemet, yorulma direnci ile ısıl işlem görmüştür ve büyük bir radyal eksantrik kuvvete dayanabilir;
Tork sınırlayıcı hidrolik kaplin, ana motor motoru ile redüktörün giriş mili arasındaki güç aktarımı için kullanılır, bu da redüktörü ve motoru etkili bir şekilde koruyabilir ve tam yük ile başlarken mekanik parçalar üzerindeki etkiyi önleyebilir;ana redüktör, cebri yağlama sistemi ve soğutma fanı ile donatılmıştır.
Anahtar parçalar
elek plakası
Elek plakası hammaddesi yüksek manganlı çeliktir, modül tasarımı, aşınma önleyicidir ve ayrıca yeni yedek ile kolayca çıkarılabilir.
değirmen
Silindir, silindir derisinin bir bütün olarak kama şeklindeki bir anahtarla bağlanan göbekten ayrıldığı bir yapıyı benimser;gerektiğinde cildi değiştirmek uygundur.
silindir cilt
Silindir kabuğunun kalınlığı 150 mm'dir, yüksek mukavemetli ve aşınmaya dayanıklı yüksek manganez-krom alaşımlı çelikten yapılmıştır.
Tava
Çelik yünü ile kaynaklanmış, daha güçlü ve büyük darbe sıkıştırması taşıyabilen kafes yapısıdır.

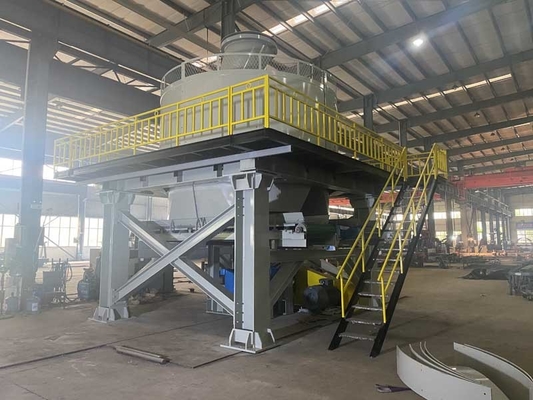

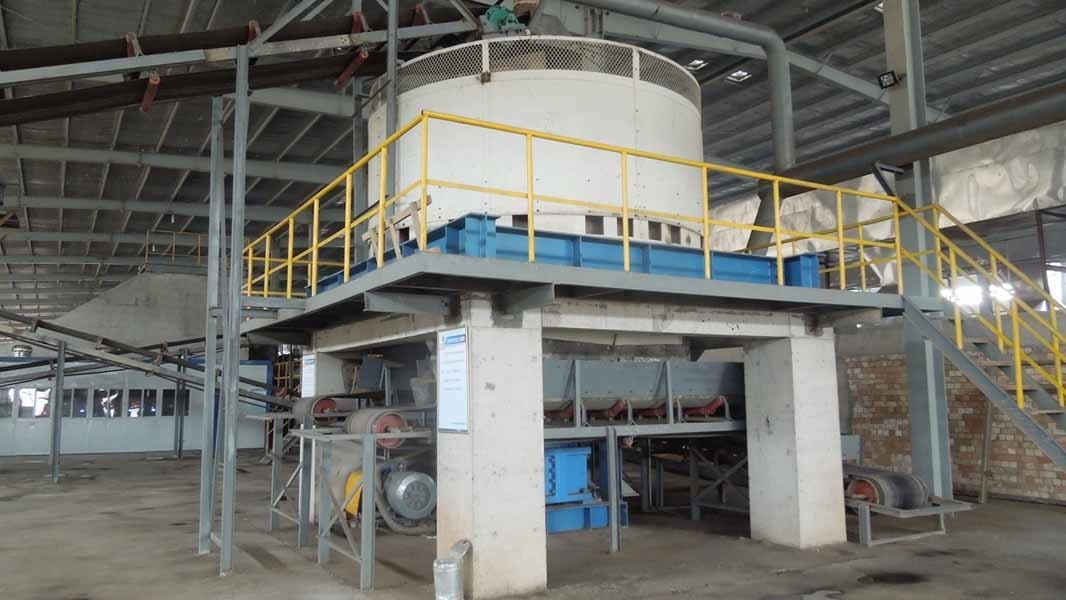

Yapı desteği
Çalışma sırasında ekipmanın darbe kuvvetini ve titreşimini emmek için kullanılan platform ile redüktör arasında poliüretan darbe emici ped bulunmaktadır.
Not: Yapı destekleme ve bakım platformu isteğe bağlıdır ve
müşteriler yerel olarak kaynak yapabilir.
Ana mil
Ana şaft, alaşımlı çelik dövmelerden yapılmıştır ve yüksek mukavemete sahip ısıl işlem görmüştür;
Yorulma direnci ve büyük radyal eksantrik kuvvetleri taşıyabilir.
Motor ve redüktör
Ana motor motoru ile redüktörün giriş mili arasındaki güç aktarımı için, tam yükte çalışırken redüktörü ve motoru mekanik parçalar üzerindeki etkiden etkili bir şekilde koruyan tork sınırlı ve hidrolik bir kaplin kullanılır;ana redüktör, cebri yağlama sistemi ve soğutma fanı ile donatılmıştır.
Teknik parametreler
| Numara. |
Öğe |
TWPM185 |
TWPM200 |
| 1 |
silindir boyutu |
1850*700mm çap*genişlik |
2000*900mm çap*genişlik |
| 2 |
Ana mil için dönüş hızı |
≥13 rpm |
≥13 rpm |
| 3 |
Güç |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Silindirlerin etkili çapı |
1850 mm |
2000 mm |
| 5 |
Dönme hızı |
≥29rpm |
≥29rpm |
| 6 |
Ekran deliği çapı |
Özelleştirilmiş bina |
Özelleştirilmiş bina |
| 7 |
Üretim kapasitesi |
40-50 m³/saat |
60-90 m³/h |
| 8 |
Toplam ekipman ağırlığı |
65200 kg |
70000 kg |
| 9 |
Boyutlar |
5300*4600*6500mm |
6700*6500*6700mm |
