Ürün ayrıntıları:
|
Durum: | Yeni | Vakum pompası: | 2SK-12 |
---|---|---|---|
İşleme: | Tuğla Üretim Hattı | Türü: | kil tuğla yapma makinesi |
Otomatik: | - Evet. | Kapasite: | 13.000-19.000 pc/s (250*110*75mm) |
Güç: | 250+75kW | Ağırlık: | 30.000kg |
Vurgulamak: | Fonksiyonel Vakumlu Ekstrüder Kil Tuğla,ISO9001 Vakumlu Ekstrüder Kil Tuğla,Otomatik Sürekli Ekstrüzyon Makinesi |

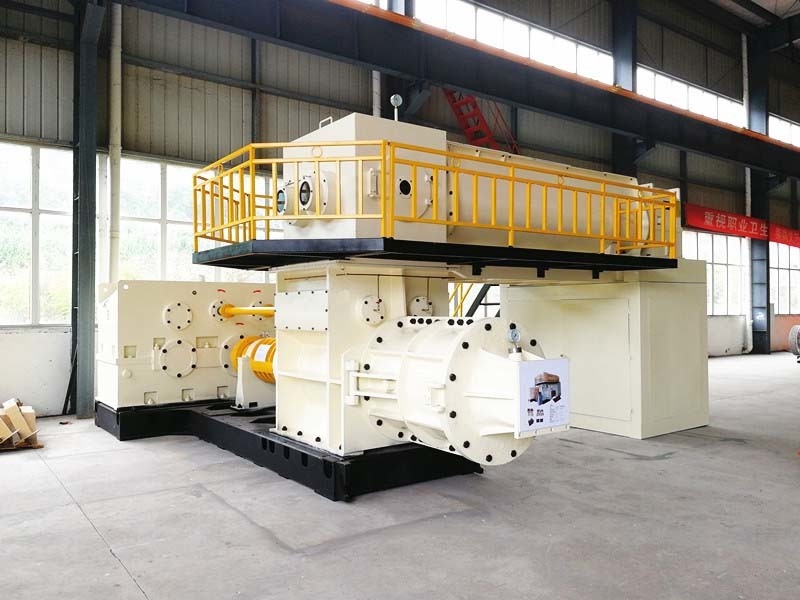

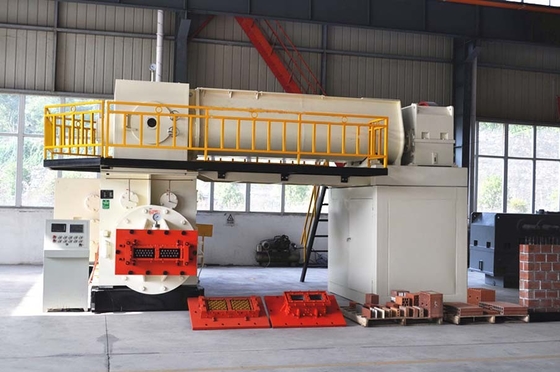

Vacuum Extruder Tuğla tuğla üretim hattındaki tuğla işlevsel makine
Bu makine ıslak kilin sürekli ekstrüzyonu için uygundur ve tuğla üretim hattının bölümünü oluşturma için anahtar fonksiyon ekipmanıdır.
Bu ekipmanla dışa çıkarılan çamur şeridi pürüzsüz ve kompakt yüzeye, iyi kaliteye, büyük dışa çıkarma miktarına, uygun çalışmaya, istikrarlı çalışmaya ve iyi güvenilirliğe sahiptir.
Bu makine katı tuğla, içi boş tuğla, gözenekli tuğla, içi boş tuğla ve diğer tuğla türlerini üretebilir.

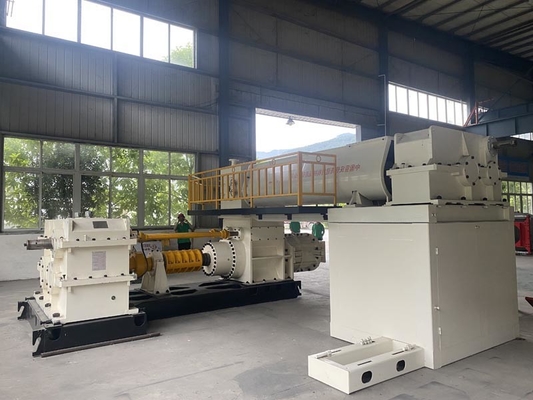

Makine üst karıştırma bölümünden, vakum bölümünden ve alt ekstrüzyon bölümünden oluşur.
Ekstrüder gövdesinin yüksek kaliteli çelik levha ile kaynaklanması, yaşlanma işleminden sonra parçaların içindeki kalıntı gerginliği ortadan kaldırır ve sertliği ve dayanıklılığı arttırır.Ekstrüder yapısı tasarımı makuldür., vücut sağlam, istikrarlı, güvenilir, dayanıklı düşük enerji tüketimi, yüksek üretim verimliliği, uygun bakım.
Ekstrüder, makinenin sürekli ve istikrarlı çalışmasının güçlü bir garantisini sağlayan dijital otomatik izleme sistemi ile donatılabilir.
Temel Bölümler
Spiral bıçağı/çakmak
Standart karbon çelik malzemesi, kolay giyim yüzeyi reamer kullanın gaz kaynak ve çekirdekli tel ile kablo, kaynak iş parçasının yüzeyi şekli pürüzsüz, direnci küçük, aşınma direnci yüksektir,52HRC-56HRC'de sertlik, hizmet ömrü sıradan reamer'den 4-7 kat daha fazladır. Kurşun (makara kurşun) "mikro basınç taşıma, yüksek basınçlı ekstrüzyon" özelliği ile bilimsel olarak düzenlenmiştir,Ekstrüzyon basıncını artırabilir ve çalışma verimliliğini artırabilirTamir, maliyeti azaltmak ve kullanım oranını artırmak için kullanım sırasında tekrarlanabilir.
Ekstrüzör ocağı
Ekstrüder parçanın şaftı yüzen şaft yapısını benimser ve otomatik merkezleme fonksiyonuna sahiptir, böylece şaft sadece tork üretir ve radyal kuvvet üretmez,Redüktörü/aşağı koruyabilen, ve ekipman enerji tasarrufu yapmak için uzun süreli kullanım sonrası bükme ocağı neden ekipmanın sarsılmasını ortadan kaldırmak veya azaltmak olabilir 15-30%.Akışkanın sertliği termal rafine sonrası HB220'den daha büyüktür.
Karıştırma dişi
Yüksek kalıp dökme, 55hrc-60hrc sertliği, hayatı sıradan karıştırma dişinin 6 katıdır.
Karıştırma ocağı
Yukarı redüktör, oçak ile redüktör arasındaki koaksiallığı ortadan kaldıran dişli bir bağlantı ile şaft ile bağlantılıdır.
Teknik parametreler
Hayır, hayır. | Model | EV50A | EV55A | EV60A |
1 |
Kod |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
2 |
Üretim kapasitesi |
10,000-13,000pcs/h ((250*110*75mm) |
11,000-15,000pcs/h ((250*110*75mm) |
13,000-19000pcs/h ((250*110*75mm) |
3 |
Ekstrüzyon basıncı |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
4 |
Vakum derecesi |
≤-0.092 |
≤-0.092 |
≤-0.092 |
5 |
Ekstrüder ocağının dönme hızı |
25 rpm |
24 rpm |
20 rpm |
6 |
Çanakkale çapı |
Malzeme taşıma kısmı: 500 mm Ekstrüzer kısmı:450mm
|
Malzeme taşıma kısmı:550mm Ekstrüzer kısmı: 500 mm |
Malzeme taşıma kısmı: 600 mm Ekstrüzer kısmı: 600 mm |
7 |
Vakum pompası |
2SK-6 |
2SK-6 |
2SK-12 |
8 |
Redüktör |
Yukarı aşama: i=12.64 Aşağı aşama: i=21.3 |
Yukarı aşama: i=12.64 Aşağı aşama: i=21.3 |
Yukarı aşama: i=20.49 Aşağı aşama: i=24 |
9 |
Üçgen kemer |
Yukarı aşama:5V-4600*6 Alt aşama: 5V4800*10 |
Yukarı aşama:5V-4600*6 Alt aşama: 5V4800*10 |
Yukarı aşama:5V-4600*6 Alt aşama: 5V4800*10 |
10 |
Güç |
160+55kw |
200+55kw |
250+75kw |
11 |
Boyut |
Yukarı basamak: 4.400*2.200*1.250 mm Alt aşama: 5.600*1.800*2.500mm |
Yukarı aşama: 4.700*2.200*1.250 mm Alt aşama: 4.700*1.800*2.600mm |
7,500*2,900*2,800mm |
12 |
Ağırlık |
17,500kg |
18,500kg |
30,000kg |
Hizmetimiz
BBT ile iletişime hoş geldiniz.
Makine ve projeyi takip eden BBT tedarikleri:
1. Tam otomatik kil tuğla makineleri (kırak taşıyıcı, kutu besleyicisi, makineli kırıcı, ince öğütücü, çift oyucu karıştırıcı, ıslak tavuk fırını, tuğla kesici, tuğla ekstrüder, yedek parçalar...)
2Tuğla kurutma sistemi (Küçük tuğla kurutma odası, tek katmanlı tuğla kurutma odası, tünel kurutma odası, hızlı hızlı kurutma odası)
3Tuğla fırını projesi (Hoffman fırını, tünel fırını)
4Otomatik tuğla yapım sistemi (tuğla yerleştirme / yığma makinesi, kırmızı tuğla boşaltma makinesi, tuğla ambalajlama makinesi...)
5Fırın yakma sistemi (kömür / gaz / petrol yanma sistemi, kontrol sistemi)
6Tam bir tuğla yapım projesi tasarımı ve inşaatı.
