Tünel Fırını için Tam Otomatik Kil Kırmızı Katı / Çürük Blok Kesme Makineleri

2024'te yeni kesme makinelerinde tam otomatik kil kırmızı katı/boşluklu blok kesme makineleri

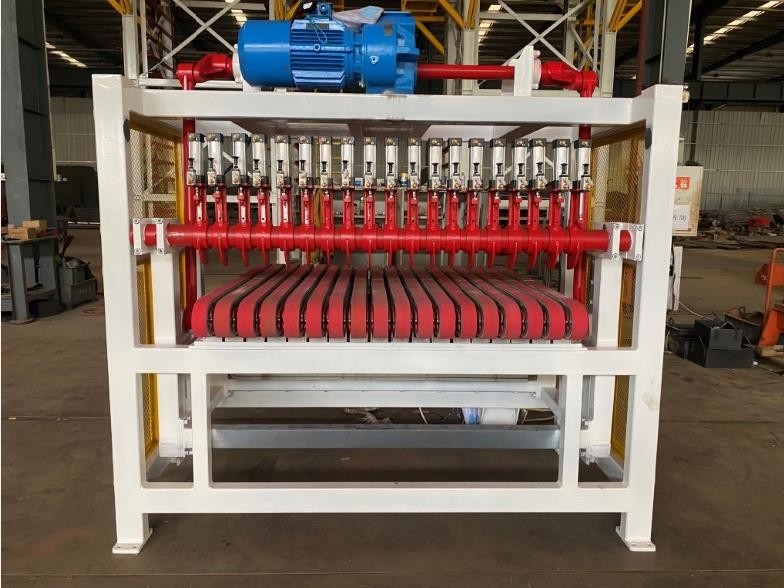

Tam otomatik kil tuğla kesme makinesi

Tuğla Sütun Kesici

Bu makine, ekstrüderden gelen kerpiç şeridi, kerpiç parça kesme makinesinin kerpiç kesme makinesine göre uzunluk gereksinimine göre kesmek ve bunları parça kesme makinesine beslemek için kullanılır. Farklı üretim teknolojisi gereksinimlerini karşılamak için şirketimiz iki farklı ürün üretmektedir: dikey kesici, dairesel kesici. Makine, kesme şeridi uzunluğunu ayarlayabilir ve kerpiç şeridi otomatik olarak kesebilir. Dikey kesici, dikey kesim, küçük artık ve yüksek verimlilik gibi özelliklere sahiptir.

Kil tuğla kesici

Bu makine, ekstrüderden gelen kerpiç şeridi, kerpiç parça kesme makinesinin kerpiç kesme makinesine göre uzunluk gereksinimine göre kesmek ve bunları parça kesme makinesine beslemek için kullanılır. Farklı üretim teknolojisi gereksinimlerini karşılamak için şirketimiz iki farklı ürün üretmektedir: dikey kesici, dairesel kesici. Makine, kesme şeridi uzunluğunu ayarlayabilir ve kerpiç şeridi otomatik olarak kesebilir. Dikey kesici, dikey kesim, küçük artık ve yüksek verimlilik gibi özelliklere sahiptir.

Yapı ve Çalışma Prensibi

Sıradan kesme sistemi esas olarak pnömatik sütun kesici ve hafif tuğla kesiciden oluşur.

Pnömatik sütun kesici esas olarak taban çerçeve tertibatı, motor tertibatı, kol tertibatı, silindir tertibatı, portal çerçeve tertibatı, kılavuz çubuk tertibatı ve tampondan oluşur. Makine, çamur sütunlarını kesmek ve tuğla sütunlarını tuğla kesiciye hızlı bir şekilde iletmek için kullanılır.

Hafif tuğla kesici esas olarak taban çerçeve kaynak tertibatı, tahrik silindiri parçaları (elektrik motoru, redüktör, kaydırma silindiri vb.), parçalama parçaları (iç/dış), güç ünitesi (elektrik motoru, redüktör, peygamberdevesi kolları, bağlantı çubuğu, kılavuz çubuk, itme kafası vb.), frenleme parçaları, korkuluk kaynağı vb.nden oluşur.

Çalışma prensibi

Tuğla sütunlarını kesme:

Bu, sıradan pnömatik tuğla sütun kesici ile sağlanır. Ekstrüde kil sütunu portal çerçeveye itilip direnç silindiriyle temas ettiğinde, direnç silindiri tarafından durdurulur. Bu arada, kil sütunu kasnağı (kil sütunu ve kasnak senkronizasyonu) ileri doğru iterek endüktif anahtarın tepki vermesini sağlar, kontrol programı kesme silindirini başlatır, silindirin piston kolu dışarı itilir ve kili kesmek için koldaki çelik teli tahrik eder. Kil kesme işlemi tamamlandıktan sonra, kasnak sürekli olarak ileri gider, portal çerçevedeki silindir tesisi, makine gövdesinin her iki tarafına monte edilen blok tarafından zorlanır, portal çerçeve otomatik olarak açılır, kil sütunu daha hızlı silindirin bant konveyörü tarafından gönderilir. Bu arada, kasnak, tekrar omurga tarafından orijinal yerine getirilir ve bir sonraki kesimi bekler.

Tuğla kesme:

Bu, tuğla kesici tarafından sağlanır. Tuğla kesici tarafından gönderilen kil sütunu, masa tahtası silindiri aracılığıyla kil sütunu konumlandırma koruma plakasına ulaşır, fotoelektrik anahtar kil sütununu algıladıktan sonra, kontrol programı aracılığıyla ayırma silindirini başlatır ve ayırma liderini çeker ve birleşik kolu bağlar, elektrik motorunun gücü redüktör ve mil kutusu tarafından azaltılır, krank roketi iticiyi karşılıklı doğrusal hareket ettirecek, itici ileri hareket ederken, kil sütunu tuğla kesimini sağlamak için çelik tele itilecek, itici geri hareket ederken, ayırma lideri geri dönüş gerilimi ile ana konumuna geri getirilecek ve ardından birleşik kolu ayıracak, gücü kesecek (dönme hızı), itici uygun frenleme ile ve bir sonraki kesim için konum olan durdurma noktasına yakın konuma geri dönecek ve ardından bir sonraki kesimi bekleyecek.
