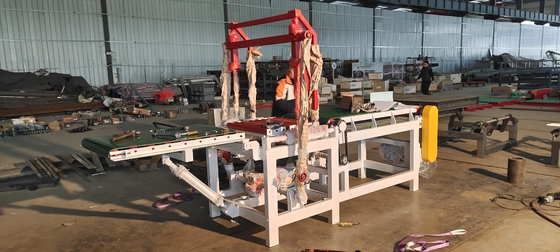

Yüksek düzeyde Tam Otomatik Düz Taşıyıcı Kemeri Katı ve Çürük Bloklar için Kil Tuğla Kesicisi

kil blok kesme makinesi sistemi katı tuğla kesme ekipmanı ile

Kompozisyon, ana hat çizimi ve çalışma prensibi

(1) Yeşil tuğla kesme makinesi (bundan sonra kesme makinesi olarak anılacaktır) esas olarak üç bölümden oluşur: krank-biyel kolu dikey kesme cihazı, düz konveyör bant ve çelik tel temizleme cihazı.

Krank-biyel kolu dikey kesme cihazı esas olarak dişli motor, krank, biyel kolu, çelik tel kaldırma cihazı ve çelik tel gerdirme cihazından oluşur.

Düz konveyör bant esas olarak dişli motor, çerçeve, düz bant ve gerdirme cihazından oluşur. Çamur şeridini aldıktan ve fotoelektrik konumlandırmadan geçtikten sonra, krank-biye kolu mekanizması çamur şeritlerini istenen özellikteki yeşil tuğlalara dikey olarak keser.

(2) Kesme makinesinin ana hat çizimi (ekli çizimde görüldüğü gibi)

(3) Çalışma prensibi

Makine içindeki düz konveyör bant, çamur şeritlerini belirlenen konuma taşıdıktan sonra, konveyör bant çalışmayı durdurur. Çamur şeritlerinin yerine geldiği sinyalini aldıktan sonra, krank-biye kolu mekanizması çamur şeritlerini istenen özellikteki yeşil tuğlaya dikey olarak keser. Yeşil tuğlalar daha sonra gruplama ve yükleme için programlama tezgahına aktarılır ve daha sonra mekanizma sıfırlanır ve bir sonraki görev döngüsüne girer. Çalışma süresince, çelik tel gerdirme cihazı tel kopması için otomatik alarm fonksiyonuna sahiptir.

Teknik Parametreler:

1. Maksimum kesme frekansı: 16 kez/dakika;
2. Maksimum çamur şeridi uzunluğu: 2,1 metre;
3. Maksimum kesme yüksekliği: 300mm;
4. Maksimum kesme genişliği: 600mm;
