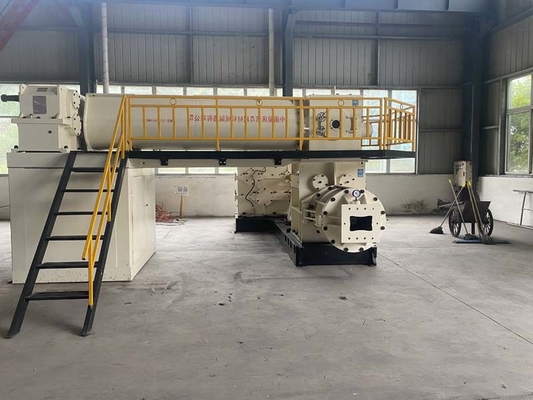

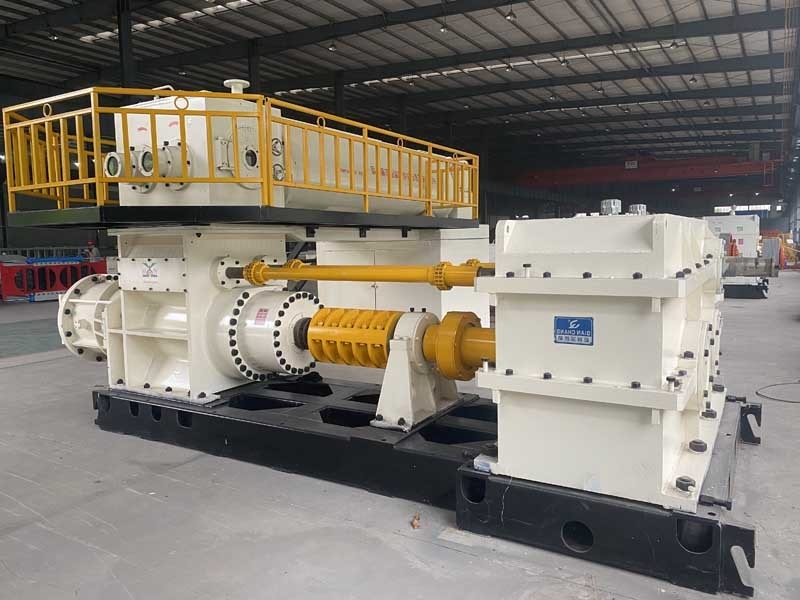

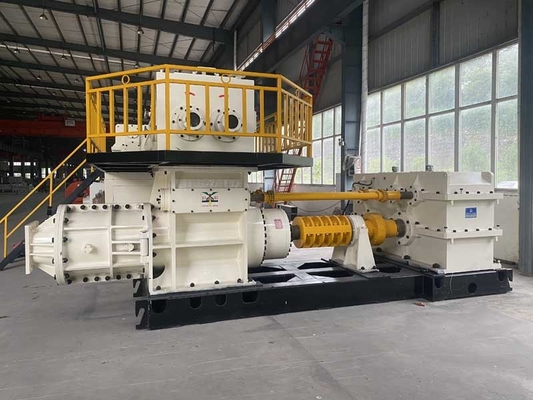

EV60A Vakum Ekstrüder kil tuğla Bir tuğla üretim hattında şekillendirme ekipmanı
1. Bu makine, tuğla üretim hattı ekipmanının çamur çubuğu şekillendirme ekipmanıdır;
2. Ekipman, büyük ekstrüzyon basıncı, güçlü yük taşıma kapasitesi, kütüğün yüksek kalitesi, geniş kullanım yelpazesi vb.
3, ekipman çeşitli vakum katı tuğla ve kil ile taşımayan ağır içi boş tuğla üretimi için uygundur, ana hammadde olarak şeyl;
4, "T" tipi bipolar vakum yapısı için ekipman (sitenize göre özelleştirilebilir), böylece mekanik işlem uygun, güvenli ve güvenilir kararlı çalışma olur, ekipman üstün karıştırma ekstrüzyon sistemine ve alt ana ekstrüzyon kalıplamaya ayrılır sistem
Anahtar parçalar
Spiral bıçak / rayba
Standart karbon çelik malzeme, rayba kullanımı kolay aşınma yüzeyi gaz kaynağı ve özlü tel ile kablolu, kaynaklı iş parçasının yüzeyi düzgün bir şekilde, direnç küçük, aşınma direnci yüksek, 52HRC-56HRC'de sertlik, servis ömrü sıradan 4-7 kez oyucu.Kurşun (vida ucu), ekstrüzyon basıncını artırabilen ve çalışma verimliliğini artırabilen "mikro basınçlı taşıma, yüksek basınçlı ekstrüzyon" özelliği ile bilimsel olarak düzenlenmiştir.Maliyeti azaltmak ve kullanım oranını artırmak için kullanım sırasında onarım tekrarlanabilir.
ekstrüzyon mili
Ekstrüzyon parçasının şaftı, yüzer şaft yapısını benimser ve otomatik merkezleme işlevine sahiptir, böylece şaft yalnızca tork üretir ve radyal kuvvet üretmez, bu da redüktörü/şaftı koruyabilir ve bükülmeye neden olan ekipmanın sallanmasını ortadan kaldırabilir veya azaltabilir. Ekipman enerji tasarrufu sağlamak için uzun süre kullanımdan sonra şaft 15-30%.Termal arıtmadan sonra şaftın sertliği HB220'den fazladır.
diş karıştırma
Yüksek kalıp dökümü, 55hrc-60hrc'de sertlik, ömür sıradan karıştırma dişinin 6 katıdır.
karıştırma mili
Üst redüktör, şaft ile redüksiyon arasındaki eş eksenliliği ortadan kaldıran dişli bir kaplin ile mile bağlanır.
Teknik parametreler
| NUMARA. |
modeli |
EV50A |
EV55A |
EV60A |
| 1 |
kod
|
IBS062-0205
|
IBS062-0206
|
IBS062-0202
|
| 2 |
Üretim kapasitesi
|
10.000-13.000 adet/saat (250*110*75mm)
|
11.000-15.000 adet/saat(250*110*75mm)
|
13.000-19.000 adet/saat(250*110*75mm)
|
| 3 |
ekstrüzyon basıncı
|
≤3.0Mpa
|
≤3.0Mpa
|
≤4.0Mpa
|
| 4 |
vakum derecesi
|
≤-0.092
|
≤-0.092
|
≤-0.092
|
| 5 |
Ekstrüzyon milinin dönüş hızı
|
25rpm
|
24rpm
|
20rpm
|
| 6 |
rayba çapı
|
Malzeme taşıma kısmı :500mm
Ekstrüzyon parçası: 450mm
|
Malzeme taşıma parçası :550mm
Ekstrüzyon parçası: 500mm
|
Malzeme taşıma kısmı :600mm
Ekstrüzyon parçası: 600mm
|
| 7 |
Vakum pompası
|
2SK-6
|
2SK-6
|
2SK-12
|
| 8 |
redüktör
|
Üst aşama:i=12.64
Alt kademe :i=21.3
|
Üst kademe :i=12.64
Alt kademe :i=21.3
|
Üst kademe :i=20.49
Alt kademe :i=24
|
| 9 |
üçgen kemer
|
Üst aşama: 5V-4600*6
Alt kademe: 5V4800*10
|
Üst aşama: 5V-4600*6
Alt kademe: 5V4800*10
|
Üst aşama: 5V-4600*6
Alt kademe: 5V4800*10
|
| 10 |
Güç
|
160+55kw
|
200+55kw
|
250+75kw
|
| 11 |
Boyut
|
Üst aşama: 4.400*2.200*1.250mm
Alt kademe: 5.600*1.800*2.500mm
|
Üst aşama: 4.700*2.200*1.250mm
Alt kademe: 4.700*1.800*2.600mm
|
7.500*2.900*2.800mm
|
| 12 |
Ağırlık
|
17.500kg
|
18.500kg
|
30.000kg
|
