Kil Tuğla Üretim Hattında Tuğla Ateşleme İşlemi İçin Otomatik Tünel Fırın

Kil Tuğla Üretim Hattında Tuğla Pişirme İşlemi İçin Tünel Fırın

Kil Tuğla Üretim Hattında Tuğla Pişirme İşlemi İçin Tünel Fırın Sistemi:

Tünel fırın düz hücreli tiptir.

Tünel fırın otomatik kömür tozu ekleme sistemi, duman tahliye sistemi, fırın arabası altında egzoz sistemi, fırın arabası altında soğutma sistemi, gaz yakma sistemi, atık ısı sistemi, hızlı soğutma sistemi ve karşı basınç sistemine (basınç dengeleme sistemi) sahiptir. Bu sistemlerin ayarlanması ile fırın içindeki pişirme eğrisi daha makul olacaktır.

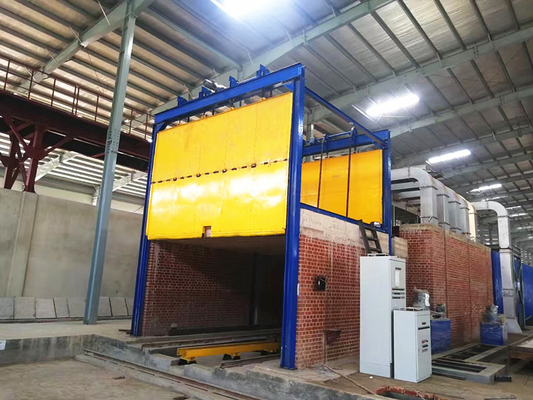

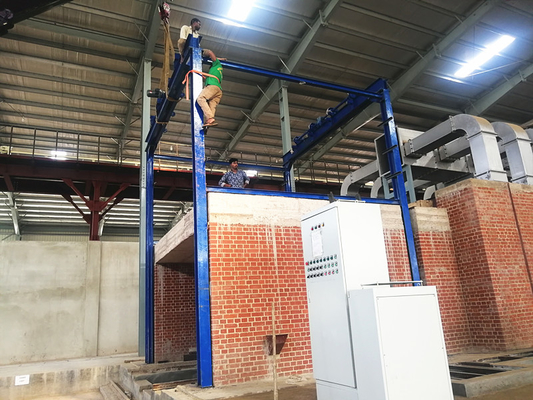

Tünel fırının her iki ucunda 3 adet kapı bulunmaktadır.Giriş tarafında bir hazırlık odası ve hazırlık odası ile fırın birleşim bölgesi arasında bir kesme kapısı bulunmaktadır.Böylece soğuk havanın içeri girmesini etkili bir şekilde önler ve fırının pişirme sistemini sağlar.

Yapı

Tünel fırın esas olarak şunları içerir: fırın gövdesi, fırın taşıma ekipmanı, yakıt yakma sistemi, havalandırma ekipmanı.
Fırın gövdesi: Tünel fırın sisteminin ana parçası, fırın gövdesi üzerinde çeşitli hava giriş ve çıkışları bulunmaktadır.
Fırındaki taşıma ekipmanı: fırın arabası ve fırın mobilyası.
Yakıt yakma sistemi: yakıt dağıtım boru hattı, yakıt ön ısıtması, brülör vb. dahil. Tünel fırının ısıtılması ve yakılması esas olarak ağır yağ, hafif dizel yağı ve doğal gazdır ve orijinal doğrudan yanan kömür yöntemi çok fazla kullanılmamaktadır. .Yağ brülörleri, yağ depolama tankları ve brülör nozulları ile donatılmıştır.Petrol fiyatlarının yüksek olması nedeniyle doğalgaz ve kömür gazı halen daha fazla kullanılmaktadır.Doğal gaz, doğal gaz boru hatları ile fırına taşınmakta olup, jet yanma için özel bir doğal gaz brülörüne sahiptir.Gaz yakma için özel gaz boru hattına ek olarak, tünel fırın kullanıcılarının çoğunun gaz üretimi için kendi gaz jeneratörleri vardır.Jet yanması için nozul.
Havalandırma ekipmanı: duman egzoz sistemi, hava perdesi karıştırma sistemi ve soğutma sistemi dahil.İşlevi, fırın içindeki hava akışını belirli bir yönde yapmaktır.

Çalışma prensibi

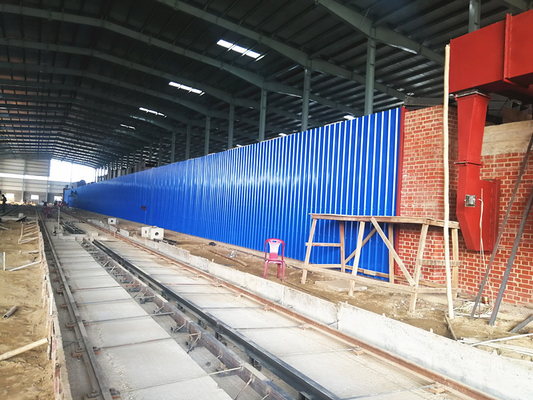

Tünel fırın, genellikle, her iki tarafta ve üstte sabit duvarları ve tonozları olan uzun doğrusal bir tüneldir ve altta döşenen ray üzerinde bir fırın arabası çalışır.Yakma ekipmanı, tünel fırının ortasının her iki tarafında bulunur ve sabit bir yüksek sıcaklık bölgesi - ateşleme bölgesi oluşturur.Yanma sonucu oluşan yüksek sıcaklıktaki baca gazı, tünel fırının ön ucundaki baca veya indüklenen çekiş fanının hareketi altında tünel boyunca fırın kafasına akar.Aynı zamanda fırına giren ürünler kademeli olarak ön ısıtmaya tabi tutulur ve bu bölüm tünel fırının ön ısıtma bölgesini oluşturur.Tünel fırının ikinci bölümündeki ürünleri soğutmak için tünel fırının fırın kuyruğuna soğuk hava üflenir.Üflenen soğuk hava, ürünlerin içinden geçerek ısıtıldıktan sonra dışarı çekilir ve yeşil gövdelerin kurutulması için bir ısı kaynağı olarak kurutucuya gönderilir.Bu bölüm tüneli oluşturmaktadır.Fırının soğutma bölgesi.
Seramik ürünlerle dolu saggarı arabaya yerleştirin ve ön ısıtma bölgesinin girişinden sürekli olarak yavaşça itin (genellikle mekanik olarak içeri itin), fırınlanmış ürünlerle dolu araba, soğutma bölgesinin çıkışından kademeli olarak itilir. .Dışarı itildi (yaklaşık 1 saat kadar, bir arabadan dışarı itildi).

özellikleriKil Tuğla Üretim Hattında Tuğla Pişirme İşlemi İçin Tünel Fırın:

Kil Tuğla Yapımı İçin Tünel Fırını Yapımı Refrakter Tuğlalı Tünel Fırını Kırmızı Kil Tuğlaları Tünel Fırını:

Servisimiz

BBT ile iletişime hoş geldiniz

Makine ve projeyi takip eden BBT tedariki:

1. Tam otomatik kil tuğla yapma makineleri (bantlı konveyör, kutu besleyici, silindirli kırıcı, ince öğütücü. çift şaftlı karıştırıcı, ıslak tava değirmeni, tuğla kesici, tuğla ekstrüder, yedek parçalar ...)

2. Tuğla kurutma sistemi (küçük tuğla kurutma odası, tek katmanlı tuğla kurutma odası, tünel kurutucu, hızlı hızlı kurutma odası)

3. Tuğla fırın projesi (hoffman fırın, tünel fırın)

4. Otomatik tuğla yapım sistemi (tuğla yerleştirme/istifleme makinesi, kırmızı tuğla boşaltma makinesi, tuğla paketleme makinesi...)

5. Fırın ateşleme sistemi (kömür / gaz / yağ yakma sistemi, kontrol sistemi)

6. Tüm tuğla yapımı proje tasarımı ve inşaatı.
