Basınç Dengesi Kil Tuğla Tünel Fırın Ekipmanları Blower Soğutma Fanı

Basınç dengesi kil tuğla fırın ekipman duman çıkarma sistemi üfleyici soğutma fanı

Tünel fırının içindeki farklı sistemler

Fırın yapısı düz tavan yapısı olarak tasarlanmıştır.

Duman salınımı için egzoz sistemi ile;

Fırın arabasının altındaki soğutma sistemi ile;

Atık ısı geri kazanım sistemi;

Basınç dengeleme sistemi.

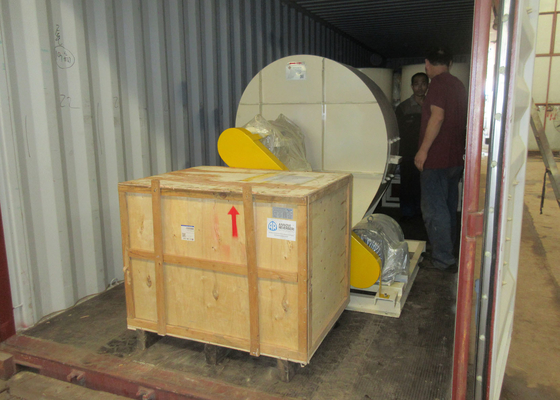

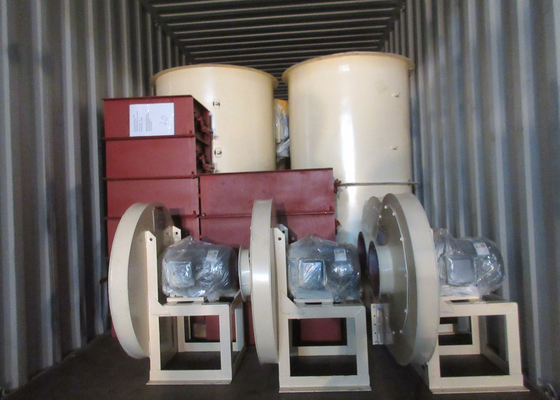

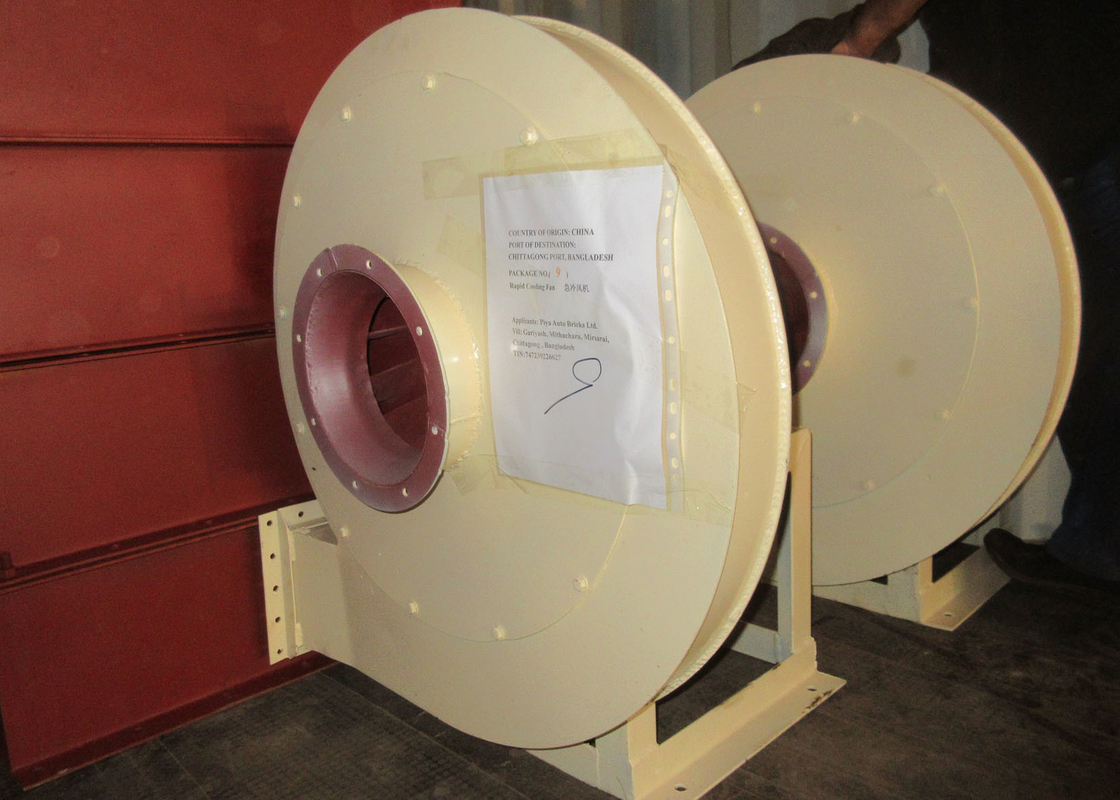

Fanın çoklu gösterimi

Tünel fırının makul termal parametreleri birkaç fanla kontrol edilir.

Hızlı soğutma fanı tarafından üretilen, tünel fırını 2 parçaya ayırabilen hızlı soğutma hava perdesi.

Tünel fırının ısı geri kazanımı soğutma teknolojisiyle birleştirildiği sürece,Temiz ve kuru sıcak hava etkili bir şekilde yeniden elde edilebilir, bu da tünelin soğutma bölgesinde kurutma ortamı olarak kullanılabilir..

Hesaplama ve pratikte test edildikten sonra, tünel fırındaki toplam ısı tüketiminin% 40'ını oluşturabilecek soğutma bölgesi tarafından geri kazanılan ısı, kurutucu ihtiyaçlarını karşılayabilir

Enerji tasarrufu, yüksek verimlilik, duman ayırma ve dumansız kurutma pratikte de gerçek olabilir.

Duman egzoz fanı

Fırının başında.

Tünel fırının ön ısıtmasında su buharı, egzoz gazı ve duman gazını ortadan kaldırarak hava akışını fırın başına doğru hareket ettirebilir;Onun fonksiyonu fırının ön ısıtma bölgesi ve yakma bölgesi arasındaki negatif basınca ulaşmasıdır, ve fırının hava hareketini doğrudan kontrol eder.

Hızlı soğutma fanı

Hızlı soğutma fanı tarafından üretilen soğutma hava perde, yalıtım alanından soğutma alanına ters hava akışını etkili bir şekilde kesiyor.duman egzoz sisteminin ayarlanmasının daha düzgün çalışmasını sağlar..

Hızlı soğutma, tuğlaların mekanik özelliklerini ve görünümünü büyük ölçüde iyileştirir.Hızlı soğutma havası ve sıcak tuğlalar/bloklar arasında değişen ısı daha sonra geri kazanmak için daha kolay olan sıcak hava üretti.

Sıcaklık kurtarma fanından sonra

Tünel fırının soğutma bölümünden yüksek sıcak havanın ve düşük sıcak havanın artan ısısını geri kazanmak.

Fırın arabasının altındaki soğutma fanı: fırın arabasının üst ve alt kısmı arasındaki basıncı dengeler, fırın arabasını çelik yapıya hava üflerek soğutur.Ve sonra ısı değişimi yapılan sıcak hava fırın başına ve fırın kuyruğuna akan.

Geri basınç fanı

Fırının sonuna yerleştirilir ve bitkinin soğuması için soğuk hava üflenir.
