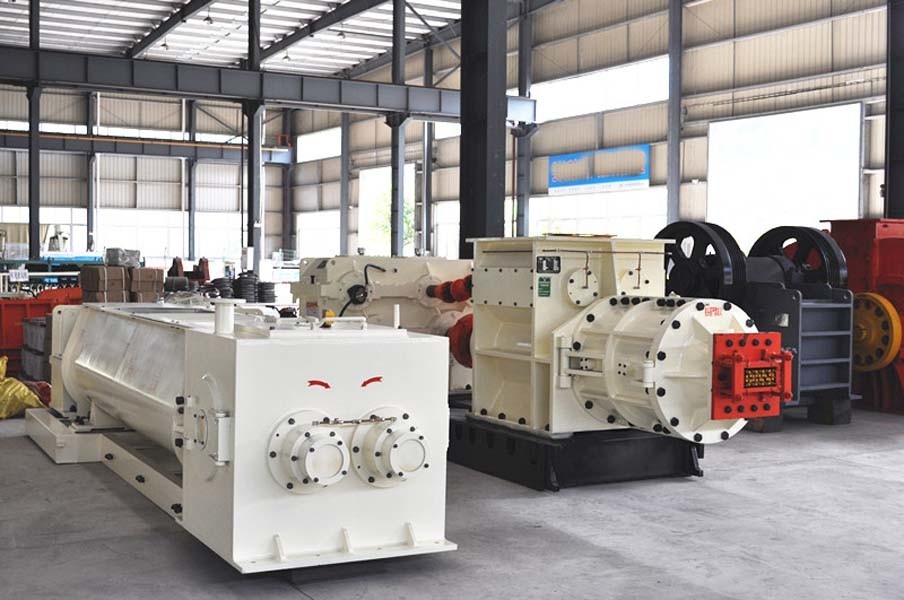

Vakum Ekstruder Kil Tuğla Büyük Ekstrüzyon Karbon Çelik Malzeme Kalıp Döküm
1. Bu makine, tuğla üretim hattı ekipmanı için çamur şerit şekillendirme ekipmanıdır;
2. Ekipman, büyük ekstrüzyon basıncı, güçlü taşıma kapasitesi, yüksek kaliteli boşluklar ve geniş uygulama aralığı özelliklerine sahiptir.
3. Ekipman, ana hammadde olarak kil ve şeyl ile çeşitli vakumlu katı tuğlaların ve yük taşımayan içi boş tuğlaların üretimi için uygundur;

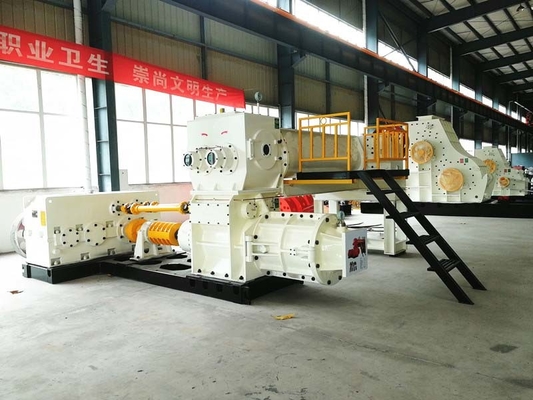

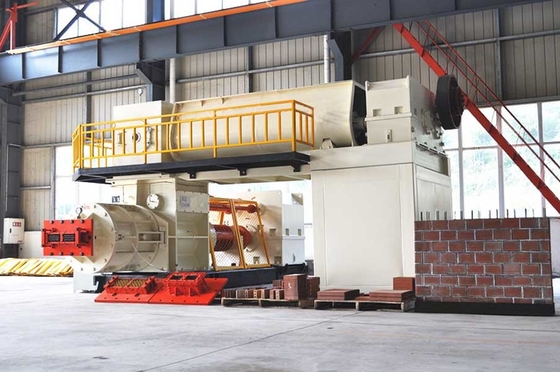

4. Ekipman bir "T" tipi bipolar vakum yapısıdır (sitenize göre özelleştirilebilir), bu da makinenin kullanımını kolay, güvenli, güvenilir ve operasyonda kararlı hale getirir.Ekipman, üst karıştırma ekstrüzyon sistemine ve alt ana ekstrüzyon kalıplama sistemine ayrılmıştır.
Anahtar parçalar
Spiral bıçak / rayba
Standart karbon çelik malzeme, rayba kullanımı kolay aşınma yüzeyi gaz kaynağı ve özlü tel ile kablolu, kaynaklı iş parçasının yüzeyi düzgün bir şekilde, direnç küçük, aşınma direnci yüksek, 52HRC-56HRC'de sertlik, servis ömrü sıradan 4-7 kez oyucu.Kurşun (vida ucu), ekstrüzyon basıncını artırabilen ve çalışma verimliliğini artırabilen "mikro basınçlı taşıma, yüksek basınçlı ekstrüzyon" özelliği ile bilimsel olarak düzenlenmiştir.Maliyeti azaltmak ve kullanım oranını artırmak için kullanım sırasında onarım tekrarlanabilir.
ekstrüzyon mili
Ekstrüzyon parçasının şaftı, yüzer şaft yapısını benimser ve otomatik merkezleme işlevine sahiptir, böylece şaft yalnızca tork üretir ve radyal kuvvet üretmez, bu da redüktörü/şaftı koruyabilir ve bükülmeye neden olan ekipmanın sallanmasını ortadan kaldırabilir veya azaltabilir. Ekipman enerji tasarrufu sağlamak için uzun süre kullanımdan sonra şaft 15-30%.Termal arıtmadan sonra şaftın sertliği HB220'den fazladır.
diş karıştırma
Yüksek kalıp dökümü, 55hrc-60hrc'de sertlik, ömür sıradan karıştırma dişinin 6 katıdır.
karıştırma mili
Üst redüktör, şaft ile redüksiyon arasındaki eş eksenliliği ortadan kaldıran dişli bir kaplin ile mile bağlanır.
Teknik parametreler
| NUMARA. |
modeli |
EV50A |
EV55A |
EV60A |
| 1 |
kod
|
IBS062-0205
|
IBS062-0206
|
IBS062-0202
|
| 2 |
Üretim kapasitesi
|
10.000-13.000 adet/saat (250*110*75mm)
|
11.000-15.000 adet/saat(250*110*75mm)
|
13.000-19.000 adet/saat(250*110*75mm)
|
| 3 |
ekstrüzyon basıncı
|
≤3.0Mpa
|
≤3.0Mpa
|
≤4.0Mpa
|
| 4 |
vakum derecesi
|
≤-0.092
|
≤-0.092
|
≤-0.092
|
| 5 |
Ekstrüzyon milinin dönüş hızı
|
25rpm
|
24rpm
|
20rpm
|
| 6 |
rayba çapı
|
Malzeme taşıma kısmı :500mm
Ekstrüzyon parçası: 450mm
|
Malzeme taşıma parçası :550mm
Ekstrüzyon parçası: 500mm
|
Malzeme taşıma kısmı :600mm
Ekstrüzyon parçası: 600mm
|
| 7 |
Vakum pompası
|
2SK-6
|
2SK-6
|
2SK-12
|
| 8 |
redüktör
|
Üst aşama:i=12.64
Alt kademe :i=21.3
|
Üst kademe :i=12.64
Alt kademe :i=21.3
|
Üst kademe :i=20.49
Alt kademe :i=24
|
| 9 |
üçgen kemer
|
Üst aşama: 5V-4600*6
Alt kademe: 5V4800*10
|
Üst aşama: 5V-4600*6
Alt kademe: 5V4800*10
|
Üst aşama: 5V-4600*6
Alt kademe: 5V4800*10
|
| 10 |
Güç
|
160+55kw
|
200+55kw
|
250+75kw
|
| 11 |
Boyut
|
Üst aşama: 4.400*2.200*1.250mm
Alt kademe: 5.600*1.800*2.500mm
|
Üst aşama: 4.700*2.200*1.250mm
Alt kademe: 4.700*1.800*2.600mm
|
7.500*2.900*2.800mm
|
| 12 |
Ağırlık
|
17.500kg
|
18.500kg
|
30.000kg
|
