Tünel Fırın Kil Tuğla Üretim Hattı Otomatik Kurutma Odası Makinesi

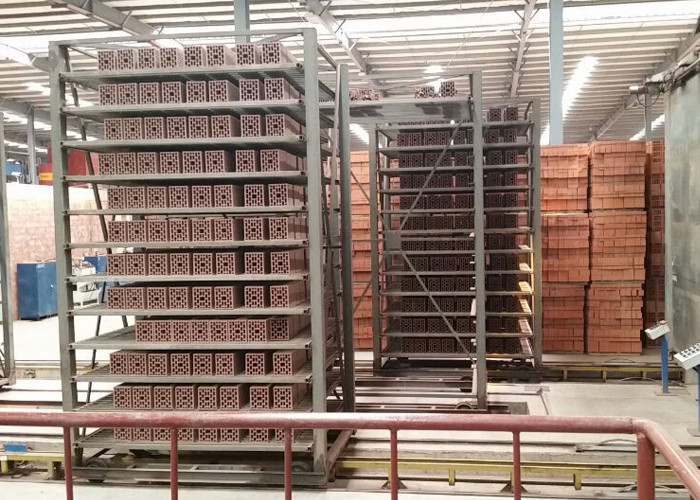

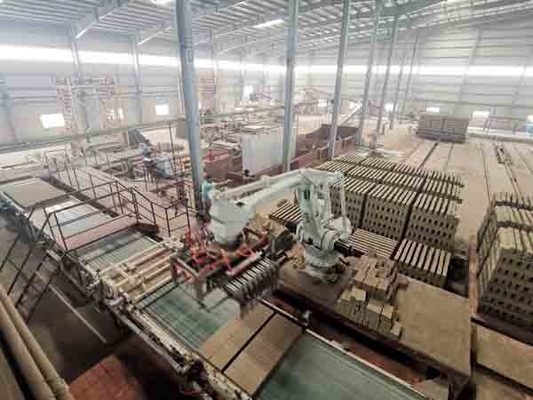

Çamur tuğla yapım tesis kurutucu odası tuğla arabası kurutma boş blok kurucu arabası kullanımı robot tuğla kuruluşu

Otomatik kil tuğla üretim hattı tünel fırın projesi kil tuğla kurutma odası makinesi

Tam otomatik kil tuğla tünel kurutma odası

Kurutma ve ateşleme sistemi

Kurutma ve kızartma, tünel kurutma teknolojisi ile iki kat yığma ve kızartma işlemini benimseyecek.Kurutucunun ısısı, yanmış ürünlerin yüksek sıcaklıklı ısısından ve Tunnel Kiln'den kalan ısıdan gelir., yeşil tuğlaların kurutma kalitesini sağlamak için besleme hava sıcaklığını ve hacimini ayarlamak için sistemi değiştirmek.

Tünel fırını, iç genişliği 6,6 metre olan büyük bir bölümü benimser, düz bir tavan yapısı olarak tasarlanmıştır.

Tünel fırının duman tütecek sistemi, fırın arabası ısı salım sistemi, fırın arabası soğutma sistemi, gaz yakma sistemi, ısı geri kazanma sistemi vardır.Hızlı soğutma sistemi ve geri basınç sistemi (basınç dengeleme sistemi)Bu fırının aşağıdaki özellikleri vardır: büyük bölüm, yüksek kapasite, küçük bölüm sıcaklık farkı düşük, iyi ısı koruma.fırın otomatik kontrol sistemi pişirme sıcaklığı parametrelerinin istikrarlı olmasını sağlayabilir.

Sistem ve yapı kurutma odası

Kurutma odası tünel kurutma makinesi (83.65x22.625m) kullanır.Tunnel Kiln'in yüksek sıcaklıklı fanı ve düşük sıcaklıklı fanı, kalıntı Tunnel Kiln ısılarını geri dönüştürüp toplayabilir ve kurutma makinesine aktarabilir., kurutucuda ısıtma fanından döner fanına başlar, daha sonra mekanik özellikleri sayesinde kurutucuya ve tuğlalara gider.Yeşil tuğlaların kurutma kalitesini sağlamak içinİyi kurumuş tuğlalar, kurutma arabasından boşaltma sistemi ile boşaltılacak ve yeniden birleştirme transfer tezgahına yüklenecek.Sonra iyi kurutulmuş tuğlalar, fırın arabasına birleştirilerek fırın arabasıyla tünel fırına gönderilir..

Kurutma odasının ısı kaynağı, dış boru sistemi yoluyla kurutma odasına sağlanacak tünel fırından gelen atık ısıdır.Nem tükenme sistemi, işletim sistemi ve izleme sistemi, izleme sisteminin yanı sıra, havalandırma ve egzoz sistemi metal borudan ve ilgili fanlardan yapılmıştır.

Kurutma odası için ana teknolojik parametreler

1) Toplam uzunluğu: 83.65 metre

2) Kurutucuda bulunan arabalar: 138 adet

3) İç genişliği: 22.125m

İç yükseklik: 5.315m.

5) Araba başına yükleme kapasitesi: 600pcs (150x200x300 boş tuğla)

6) Hava temini sıcaklığı: 110~130°C

7) Havanın çıkış sıcaklığı: 28°C

8) Nem salıveren nem: 75 ~ 90%

9) Kurutma verimi: %99

Kurutma döngüsü: 22 ~ 26 saat

Gündelik üretim: 400 ton

Sıcaklık tüketimi endeksi: 180 Kal/kg

13) Kurutma arabasının özellikleri: 2920x2600x4795 mm

14) Kurutma odasının dış boyutu: 83.65×22.625×5.565m ((L×W×H)
