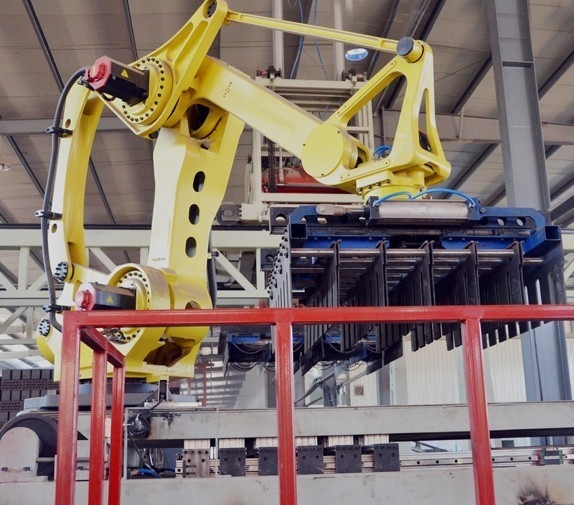

Otomatik boş yığma makinesinin temel olarak fırın vagonundaki boş taşıma makinesine warp örgü parçaları tarafından dikilen tuğla boşluklarını yığmak için kullanılması.Boş format kullanıcı gereksinimlerine göre belirlenebilir. İş süreci otomatik olarak PLC tarafından kontrol edilir. Yard makinesi, yardın istikrarını ve güvenilirliğini sağlamak için tam bir mekanik yapıya ve elektrikli kontrol sistemine sahiptir.
Otomatik Yükleme Makinesi Özellikleri:
1Yapı makuldür ve yüksek güvenilirlik ve uygun bakım sağlar.
2Yatay şanzıman, doğrusal rehber ray çifti, istikrarlı çalışma ve yüksek konumlandırma doğruluğu ile senkroni dişli kemer şanzımanını benimser.
3. kaldırma sistemi hidrolik aktarım sistemi, sensör kontrolü, istikrarlı kaldırma eylemi ve tuğla yığın tabakası ve katman yığınının yüksek konumlandırma doğruluğunu benimser.
4Paletleme sapı, optimize edilmiş bir silindirle eşleşen bir çift doğrusal rehber rayı benimser ve tuğla düşmeden yüksek tutma ve konumlandırma doğruluğuna sahiptir.
5Merkezi kontrol, PLC programlama ve dokunmatik ekran kontrolü, basit ve uygun operasyon, çeşitli işletim sistemlerini ayarlamak için kolay toplayın.
Teknolojik parametreler
| - Hayır, hayır. | Ürün | Parametreler | |
| 1 | Eylem formu | Dikey çoklu eklem | |
| 2 | Özgürlük derecesi | 4 | |
| 3 | Yük | 500 kg | |
| 4 | Tekrar pozisyonlama doğruluk | ±0,5 mm | |
| 5 | Aktifleştirme Aralık | S eksen (Rotating) | +180° ~ -180° |
| L ekseni (Aşağı Kol) | +90° ~ -45° | ||
|
U ekseni (Yukarı kol) ) |
+15.5° ~ -120° | ||
| T ekseni (Parmak Dizinin Dönüşümü) | +360° ~ -360° | ||
| 6 | Maksimum Hız | S ekseni | 1.48 rad/s (85°/s) |
| L ekseni | 1.48 rad/s (85°/s) | ||
| U ekseni | 1.48 rad/s (85°/s) | ||
| T ekseni | 3.4 rad/s (195°/s) | ||
| 7 | T ekseni inersiyel tork sağlar | 200kg·m2 | |
| 8 | Robot ağırlığı | 2300kg | |
| 9 | Kurulum Çevre |
Sıcaklık
|
0 ~ 45 °C |
| 10 | Geleneksel bir modelin ağırlığı | Nemlilik | 20-80% RH (Kondensasyonlu olmayan) |
| titreşim Hızlandırma | 4.9m/s2 (0.5G) | ||
| Diğerleri | Yanıcı veya aşındırıcı gaz veya sıvı yok | ||
|
Su, yağ, toz püskürtmeyin. Su, yağ, toz püskürtmeyin.
Su, yağ, toz püskürtmeyin.
|
|||
| Yakında elektrik gürültüsü kaynağı yok. | |||
| 11 | Güç kapasitesi |
9.5kVa |
|
