Tam otomatik kil tuğla yapım tesisi kırmızı kil tuğla pişmiş kil tuğla tünel fırın projesi
Çin bbt şirketi tarafından 2023 yeni tuğla yapım projesi için kil tuğla tünel fırın tasarımı

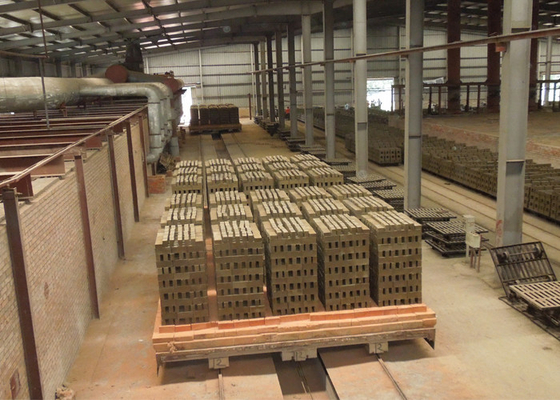

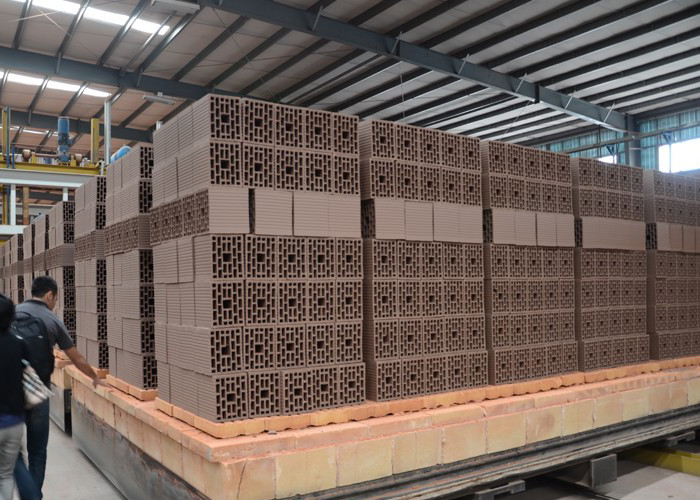

Kil tuğla tünel fırın
Tünel fırın, duman tahliye sistemi, geri dönüşüm sistemi, atık ısı geri kazanım sistemi, soğutma sistemi ve basınç dengeleme sistemine sahiptir. Bu fırın aşağıdaki özelliklere sahiptir: geniş kesit, yüksek verim, küçük kesit sıcaklık farkı, iyi ısı koruma etkisi. Aynı zamanda, pişirme ısı parametrelerinin kararlı olmasını sağlamak için fırın otomatik kontrol sistemi donatılmıştır, böylece pişirme kalitesi garanti edilir.
Tünel fırın sistemi
Teknoloji, düz tavanlı tünel fırın seçer. Tünel fırın, aşağıdaki sistemlerin tamamına sahiptir:
duman tahliyesi, soğutma, ısı salınımı, fırın arabası altındaki basınç dengeleme, çalışma ve test sistemi. Fırın içindeki pişirme eğrisi, bu sistemlerin ayarlanmasıyla daha makul olacaktır.

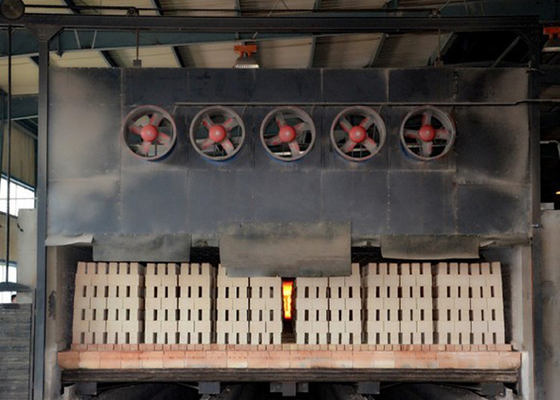

Tünel fırının her iki ucunda giriş ve çıkış kapıları bulunmaktadır. Giriş tarafında bir hazırlık odası ve hazırlık odası ile fırın bağlantı bölgesi arasında bir kesme kapısı bulunmaktadır. Böylece soğuk havanın girmesi etkili bir şekilde önlenir ve fırının pişirme sistemi sağlanır.
Tünel fırın yapısı
Kırmızı tuğla, sıcaklığın 200°C'nin altında olduğu ön ısıtma ve soğutma bölgeleri için döşenir. Kalan kısım, pişirme bölgesi ve yalıtım bölgesinin en iç duvarı kil refrakter tuğla kullanır. Kil yalıtım tuğlaları, yalıtım alanını döşemek için kullanılacaktır. Aynı zamanda, refrakter kumaş keçe (600 Santigrat derecenin üzerindeki sıcaklık eğrisinin ilgili kısmı için) veya taş yünü keçe dolgu için kullanılacak ve dış duvara kırmızı tuğlalar döşenecektir.
Fırın çatı yapısı: Her iki tarafta düşük sıcaklık bölgesinde bir fırın arabası alanı kalmıştır, bu da dökme beton üst levha kullanır. Diğer pozisyonlar için, kil malzeme plakası, askı plakası, H tipi çelik kiriş altında mapa ile dökme ürünle asılır. Her iki tarafın duvar gövdesi, ana kirişin ağırlığını destekler. Yüksek alüminyum pamuk, refrakter elyaf keçe, taş yünü keçe, taş yünü levha, refrakter askı plakasına konur ve karmaşık bir yalıtım katmanı oluşturur. Üst plaka arasındaki çatlak, yüksek alüminyum elyaf tarafından etkilenir. Yüksek sıcaklık bağlayıcı, panolar arasındaki boşluğu doldurulur ve yalıtım katmanının üst tarafına boyanır, böylece malzemenin duyarsızlığı ve yapının dayanıklılığı sağlanır.
Tünel fırın, kil tuğlaları pişirmek için kömür / gaz / yağ yakıtı kullanabilir
Kil tuğla tünel fırın için tam otomatik yanma sistemi
Kil tuğla tünel fırın / hoffman fırın için kömür besleme makineleri
Bangladeş'te yapım aşamasında olan kil tuğla tünel fırın
Kil tuğla tünel fırının teknik parametreleri:
| Şartname Modeli |
Sayılar |
Çıkış Kapasitesi (Adet/gün) |
Gerekli Arazi Kaplaması |
Dış Boyut (m) |
| Tünel Fırın + Kurutucu |
2,5m Kesit |
50000 |
140×50m |
110.8×4.3×2.34 |
| 8 Kanal |
61×9.6×1.5 |
| 3,6m Kesit |
80000~100000 |
170×65m |
134.2×5.4×3.6 |
| 12 Kanal |
67.6×19.22×1.5 |
| 4,6m Kesit |
100000~120000 |
180×70m |
143.5×6.4×3.33 |
| 14 Kanal |
65.5×25.24×3.285 |
| 6,9m Kesit |
150000~180000 |
200×120m |
153.5×8.7×3.33 |
| 20 Kanal |
65.5×25.24×3.285 |
