Tam otomatik kırmızı tuğla yanmış tuğla fırını kil tuğla tünel fırını tesis teknolojisi Bangladeş Hindistan
Otomatik yağlı tuğla fırını kil tuğla tünel fırını kırmızı tuğla üretim hattında

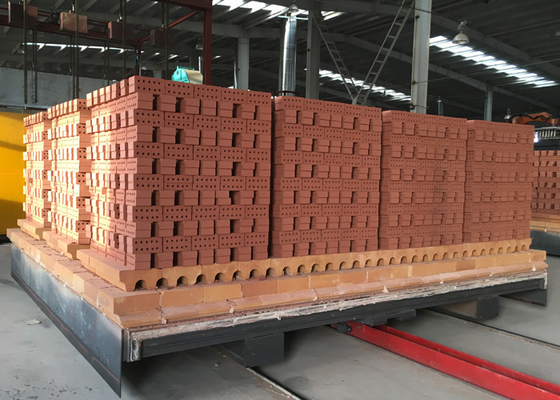

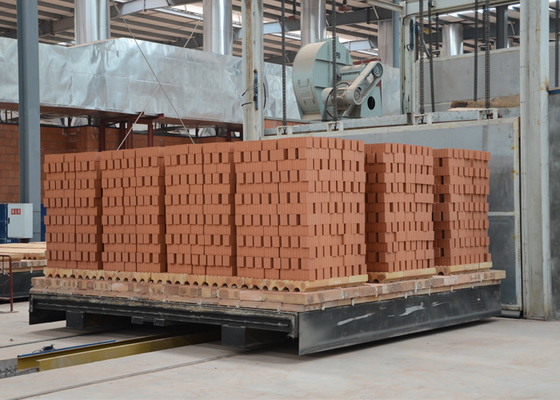

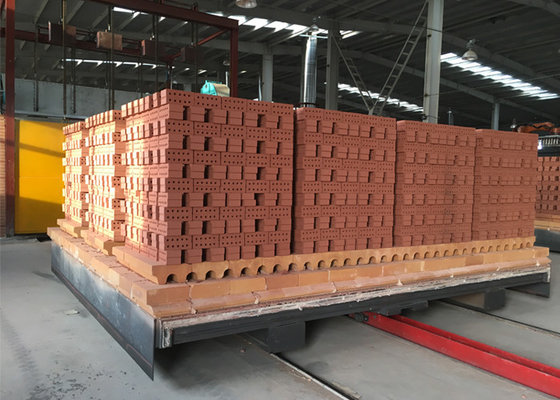

Kil tuğla tünel fırını
Tünel fırını duman salım sistemi, geri dönüşüm sistemi, atık ısı geri kazanma sistemi, soğutma sistemi ve basınç dengeleme sistemi ile donatılmıştır.Küçük bölüm sıcaklık farkıBu arada, fırın otomatik kontrol sistemi, pişirme ısısı parametrelerinin istikrarlı olmasını sağlamak için donatılmıştır, böylece pişirme kalitesi garanti edilir.
Tünel fırın sistemi
Teknolojide düz tavanlı tünel fırını seçilir.
duman boşaltması, soğutma, ısı salınımı, fırın aracının altındaki basınç dengeleme, çalışma ve test sistemi.Fırının içindeki fırın eğrisi bu sistem ayarlama yoluyla daha makul olacak.
Tünel fırınının her iki ucunda giriş ve çıkış kapıları vardır. Giriş tarafında, hazırlık odası ve hazırlık odası ile fırın birleşim bölgesi arasında kesilmiş bir kapı vardır.Böylece etkili soğuk havaya girmekten kaçınır ve fırının pişirme sistemini sağlar.
Tünel fırının yapısı
Temperatürün 200oC'nin altında olduğu ön ısıtma bölgesi ve soğutma bölgesi için kırmızı tuğla yatırılır. Dinlenme bölümü, fırınlama bölgesi ve yalıtım bölgesinin en iç duvarı kil ateşçil tuğlalardan yapılır.Saldırgan toprak tuğlaları, aşağılayıcı bölgeyi döşemek için kullanılacak.Bu arada, ateşten korunmuş kumaş filti (temperatür eğrisinin 600 S'den yüksek göreceli kısmı için) veya kaya yünü filti dolgu için kullanılacak ve dış duvara kırmızı tuğlalar döşecek.
Çömlek çatısı yapısı: Çömlek arabası alanı iki tarafta da düşük sıcaklık bölgesinde kaldı ve dökme beton üst levhasını benimsedi.H tipi çelik kiriş altındaki davit asılılığından geçen askı levhası dökme ürüne göreHer iki tarafta duvar gövde ana kirişin ağırlığını destekler. Yüksek alüminyum pamuk, ateşe dayanıklı fibro felt, kaya yünü felt, kaya yünü kart, ateşe dayanıklı el plaka üzerine yerleştirilmiştir.karmaşık yalıtım katmanı oluşturanÜst levha arasındaki çatlak yüksek alüminyum lifinden etkilenmiş olacak. Yüksek sıcaklıklı bağlayıcı levhalar arasındaki boşluğa kadar dolduruluyor.ve yalıtım katmanının üst tarafında boyanıyor, böylece malzemenin duyarsızlığını ve yapının dayanıklılığını sağlar.
Tünel fırını kil tuğlaları yakmak için yakıt olarak kömür /gaz / petrol kullanabilir
Kil tuğla tünel fırını için tam otomatik yanma sistemi
Kil tuğla tünel fırını/hoffman fırını için kömür besleme makineleri
Bangladeş'te inşa edilen kiler
Çamur tuğla tünel fırını teknik parametreler:
| Specifikasyon modeli |
Sayılar |
Üretim Kapasitesi (Pc/gün) |
Toprağı Kapsamalı |
Dış Boyut (m) |
| Tünel Fırını + Kurutucu |
2.5m Bölüm |
50000 |
140x50m |
110.8×4.3×2.34 |
| 8 Kanal |
61 çarpı 9.6 çarpı 1.5 |
| 3.6m Bölüm |
80000- Evet.100000 |
170x65m |
134.2x5.4x3.6 |
| 12 Kanal |
67.6×19.22×1.5 |
| 4.6m Bölüm |
100000- Evet.120000 |
180x70m |
143.5×6.4×3.33 |
| 14Kanal |
65.5×25.24×3.285 |
| 6.9m Bölüm |
150000- Evet.180000 |
200x120m |
153.5 x 8.7 x 3.33 |
| 20 Kanal |
65.5×25.24×3.285 |
