Tam otomatik kil tuğla yapım tesisi kırmızı kil tuğla pişmiş kil tuğla tünel fırın projesi doğal gaz yakma sistemi delikli tuğla blok tünel fırın
Delikli blok fırın için kil tuğla tünel fırın otomatik doğal gaz yakma sistemi
Kil tuğla tünel fırın
Tünel fırın, duman tahliye sistemi, geri dönüşüm sistemi, atık ısı geri kazanım sistemi, soğutma sistemi ve basınç dengeleme sistemine sahiptir. Bu fırın aşağıdaki özelliklere sahiptir: geniş kesit, yüksek verim, küçük kesit sıcaklık farkı, iyi ısı koruma etkisi. Aynı zamanda, fırın otomatik kontrol sistemi, pişirme ısı parametrelerinin kararlı olmasını sağlamak için donatılmıştır, böylece pişirme kalitesi garanti edilir.
Tünel fırın sistemi
Teknoloji düz tavanlı tünel fırın seçer. Tünel fırın, aşağıdakilerin eksiksiz bir sistemine sahiptir:
duman tahliyesi, soğutma, ısı salınımı, fırın arabası altındaki basınç dengeleme, çalışma ve test sistemi. Fırın içindeki pişirme eğrisi, bu sistemlerin ayarlanmasıyla daha makul olacaktır.
Tünel fırının her iki ucunda giriş ve çıkış kapıları bulunmaktadır. Giriş tarafında bir hazırlık odası ve hazırlık odası ile fırın bağlantı bölgesi arasında bir kesme kapısı bulunmaktadır. Böylece soğuk havanın girmesi etkili bir şekilde önlenir ve fırının pişirme sistemi sağlanır.
Tünel fırın yapısı
Kırmızı tuğla, sıcaklığın 200ºC'nin altında olduğu ön ısıtma ve soğutma bölgeleri için döşenir. Kalan kısım, pişirme bölgesi ve yalıtım bölgesinin en iç duvarı kil refrakter tuğla kullanır. Kil yalıtım tuğlaları, yalıtım alanını döşemek için kullanılacaktır. Aynı zamanda, refrakter kumaş keçe (600 Santigrat derecenin üzerindeki sıcaklık eğrisinin ilgili kısmı için) veya kaya yünü keçe dolgu için kullanılacak ve dış duvara kırmızı tuğlalar döşenecektir.
Fırın çatısı yapısı: Her iki tarafta düşük sıcaklık bölgesinde bir fırın arabası alanı kalmıştır, bu da dökme beton üst levhayı benimser. Diğer pozisyonlar için, kil malzeme plakası, askı plakası, dökme ürün tarafından H tipi çelik kiriş altında davlumbazla asılır. Her iki tarafın duvar gövdesi ana kirişin ağırlığını destekler. Yüksek alüminyum pamuk, refrakter elyaf keçe, kaya yünü keçe, kaya yünü levha, karmaşık bir yalıtım katmanı oluşturan refrakter askı plakasına yerleştirilir. Üst plaka arasındaki çatlak, yüksek alüminyum elyaf tarafından etkilenir. Yüksek sıcaklık bağlayıcı, panolar arasındaki boşluğu doldurulur ve yalıtım katmanının üst tarafına boyanır, böylece malzemenin duyarsızlığı ve yapının dayanıklılığı sağlanır.
Tünel fırın, kil tuğlaları pişirmek için kömür / gaz / yağ yakıt olarak kullanabilir
Kil tuğla tünel fırın için tam otomatik yakma sistemi
Kil tuğla tünel fırın / hoffman fırın için kömür besleme makinesi

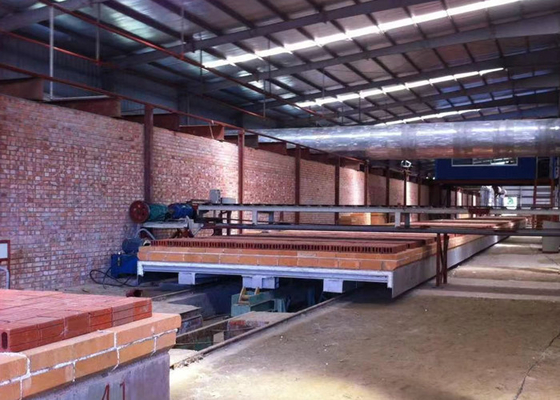

Bangladeş'te yapım aşamasında olan kil tuğla tünel fırın
Kil tuğla tünel fırının teknik parametreleri:
| Şartname Modeli |
Sayılar |
Çıkış Kapasitesi (Adet/gün) |
Gerekli Arazi Kaplaması |
Dış Boyut (m) |
| Tünel Fırın + Kurutucu |
2,5 m Kesit |
50000 |
140×50m |
110.8×4.3×2.34 |
| 8 Kanal |
61×9.6×1.5 |
| 3,6 m Kesit |
80000～100000 |
170×65m |
134.2×5.4×3.6 |
| 12 Kanal |
67.6×19.22×1.5 |
| 4,6 m Kesit |
100000～120000 |
180×70m |
143.5×6.4×3.33 |
| 14 Kanal |
65.5×25.24×3.285 |
| 6,9 m Kesit |
150000～180000 |
200×120m |
153.5×8.7×3.33 |
| 20 Kanal |
65.5×25.24×3.285 |
