Tam Otomatik Kil Tuğla Tünel Fırın ve Kurutma Odası

BBT tam otomatik tuğla fırın projesi BBT'den tam otomatik kil tuğla tünel fırın ve kurutma odası tasarımı

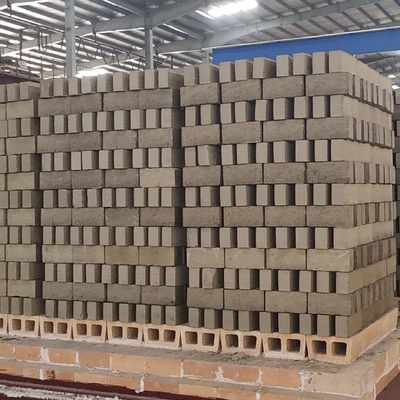

Pişmiş kil dolu delikli bloklar için kırmızı kil tuğla tünel fırın projesi

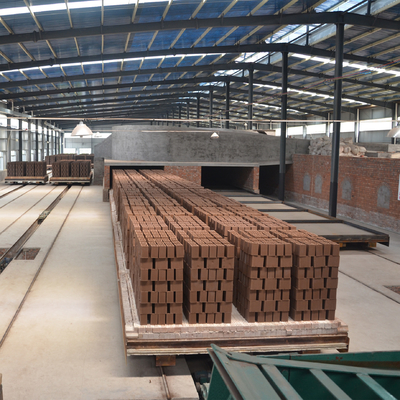

Kil tuğla tünel fırın

Tünel fırın, duman tahliyesi, soğutma, atık ısı salınımı, fırın arabası altındaki basınç dengeleme, çalışma ve algılama sisteminden oluşan eksiksiz bir sisteme sahiptir. Bu sistemlerin ayarlanmasıyla fırın içindeki pişirme eğrisi daha makul, üretim sistemi daha koordineli olacaktır.

Giriş tarafında bir hazırlık odası ve hazırlık odası ile fırın ön ısıtma bölgesi arasında bir kesme kapısı bulunmaktadır. Tünel fırının her iki ucunda giriş ve çıkış kapıları bulunmaktadır. Böylece soğuk havanın girmesi etkili bir şekilde önlenir ve iç kısımdaki pişirme sisteminin dışarıdan etkilenmemesi sağlanır.

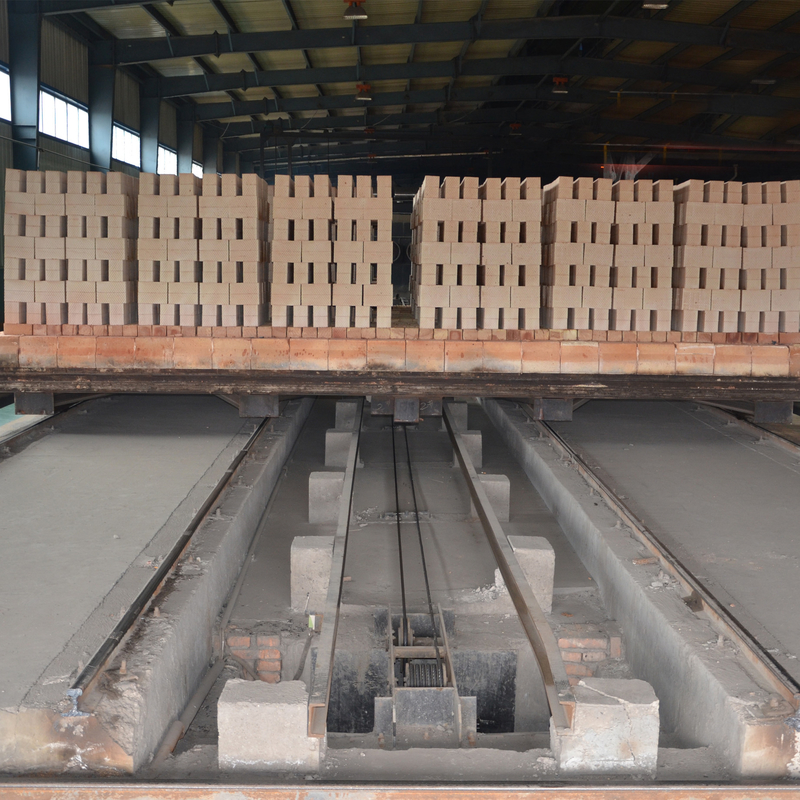

Kil tuğla tünel fırın projesi

Temel: Tünel fırın şerit temellidir. Aşağıdan yukarıya doğru sırasıyla düz beton, betonarme kiriş (demiryolu kirişi) / levha (fırın duvarı altında) şeklindedir.

Duvar: Ön ısıtma bölgesi ve sıcaklığın 200℃'ün altında olduğu soğutma bölgesi için kırmızı tuğla döşenir. Geri kalanı kombine duvar kullanır. Ateş tuğlaları pişirme bölgesine ve yalıtım bölgesinin iç duvarına döşenecektir. Kil yalıtım tuğlaları yalıtım alanını döşemek için kullanılacaktır. Bu arada, refrakter kumaş keçe (600℃ üzerindeki sıcaklık eğrisinin ilgili kısmı için) veya kaya yünü keçe dolgu için kullanılacak ve dış duvara kırmızı tuğlalar döşenecektir.
