BBT tam otomatik kırmızı tuğla kömür gazı yakıtlı tuğla tünel fırın teknik tasarımı
Tünel fırın mükemmel bir egzoz sistemine, soğutma sistemine, artık ısı sistemine, basınç dengeleme sistemine, işletim sistemine ve izleme sistemine sahiptir. Bu sistemlerin ayarlanmasıyla, fırındaki pişirme eğrisi daha makul hale gelir ve üretim düzeni daha koordineli olur.
Giriş tarafında bir hazırlık odası ve hazırlık odası ile fırın arasında bir kesme kapısı bulunmaktadır. Bu kapı, soğuk havanın fırına girmesini etkili bir şekilde engelleyebilir ve fırın çalışmasının ve pişirmenin dış etkilerden etkilenmemesini sağlar.
Fırın temeli tüm levhaya dayanmaktadır. Aşağıdan yukarıya doğru, düz beton yastık + betonarme kiriş (ray kirişi) / levha (fırın duvarının altında).
Tünel fırın ön pişirme ve soğutma bölgesi: Sıcaklığın 200°C'nin altında olduğu alanın duvarı kırmızı tuğlalardan yapılmıştır; geri kalanı kompozit duvardır, yani pişirme bölgesi ve izolasyon bölgesi için fırın duvarının en iç katmanı birincil/ikincil refrakter kil tuğlalarla inşa edilmiştir. İzolasyon katmanı, dıştan içe doğru alüminyum silikat elyaf halı, hafif kil izolasyon tuğlası, alüminyum folyo ve genleştirilmiş perlit ile doldurulur ve dış duvar kırmızı tuğlalardan yapılmıştır.
Fırının iki ucunda, yerinde dökme beton tavanlar için bir park alanı ayrılmıştır; diğer yerlerde, yangına dayanıklı tuğlalar, yangına dayanıklı süspansiyon tuğlaları, 304 ısıya dayanıklı kancalar ve I-kiriş kaldırma kirişleri ile aşağıdan yukarıya doğru bir kombinasyon yapısı oluşturulur. Ağırlık, her iki taraftaki sinterlenmiş tuğla duvarlar tarafından taşınır. Refrakter elyaf battaniyeler, kaya yünü battaniyeler, alüminyum folyo ve ısı yalıtım harcı, yangın tuğlaları üzerinde kompozit bir ısı yalıtım katmanı oluşturmak için kullanılır.
Kömür besleme deliği, ısı takviyesi, devreye alma, gözlemleme, oksijen takviyesi veya negatif basınç altında soğutma, pozitif basınç altında ısı salımı vb. işlevlere sahiptir. İçten yanmalı tuğla tünel fırınında yaygın olarak kullanılır ve azaltılamaz veya keyfi olarak iptal edilemez.
Ürün doğrudan ısı ve atık ısı sistemi, tünel fırının tepesine yerleştirilmiştir. Sıcaklık eğrisi 800-250°C aralığındadır. Atık ısı çıkarılır ve çıkarılan ısı kaynağı temizdir ve temel olarak kirlilikten aridir. Üründen doğrudan ısının hızlı ve etkili bir şekilde çıkarılması, aynı zamanda fırın uzunluğunu kısaltabilir ve fırın yapımında yatırımdan tasarruf sağlayabilir.

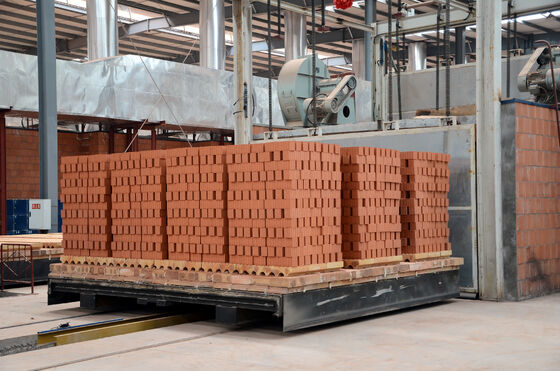

Fırın arabasının etek tahtası, yüksek sıcaklığı dışarıdan izole etmek için kum conta oluğuna yerleştirilir, böylece soğuk havanın fırına emilmesini ve negatif basınç altında fırın sıcaklığını düşürmesini veya pozitif basınç altında yüksek sıcaklıktaki gazın fırına enjekte edilmesini önleyerek çelik yapıyı hasar görmesini ve fırın arabasının demiryolu deformasyonuna neden olmasını engeller.
Kil tuğla tünel fırın / hoffman fırın için kömür besleme makineleri
Bangladeş'te yapım aşamasında olan kil tuğla tünel fırın
Kil tuğla tünel fırının teknik parametreleri:
| Şartname Modeli |
Sayılar |
Çıkış Kapasitesi (Adet/gün) |
Gerekli Arazi Kaplaması |
Dış Boyut (m) |
| Tünel Fırın + Kurutucu |
2,5m Kesit |
50000 |
140×50m |
110.8×4.3×2.34 |
| 8 Kanal |
61×9.6×1.5 |
| 3,6m Kesit |
80000～100000 |
170×65m |
134.2×5.4×3.6 |
| 12 Kanal |
67.6×19.22×1.5 |
| 4,6m Kesit |
100000～120000 |
180×70m |
143.5×6.4×3.33 |
| 14 Kanal |
65.5×25.24×3.285 |
| 6,9m Kesit |
150000～180000 |
200×120m |
153.5×8.7×3.33 |
| 20 Kanal |
65.5×25.24×3.285 |
